وصف موجز

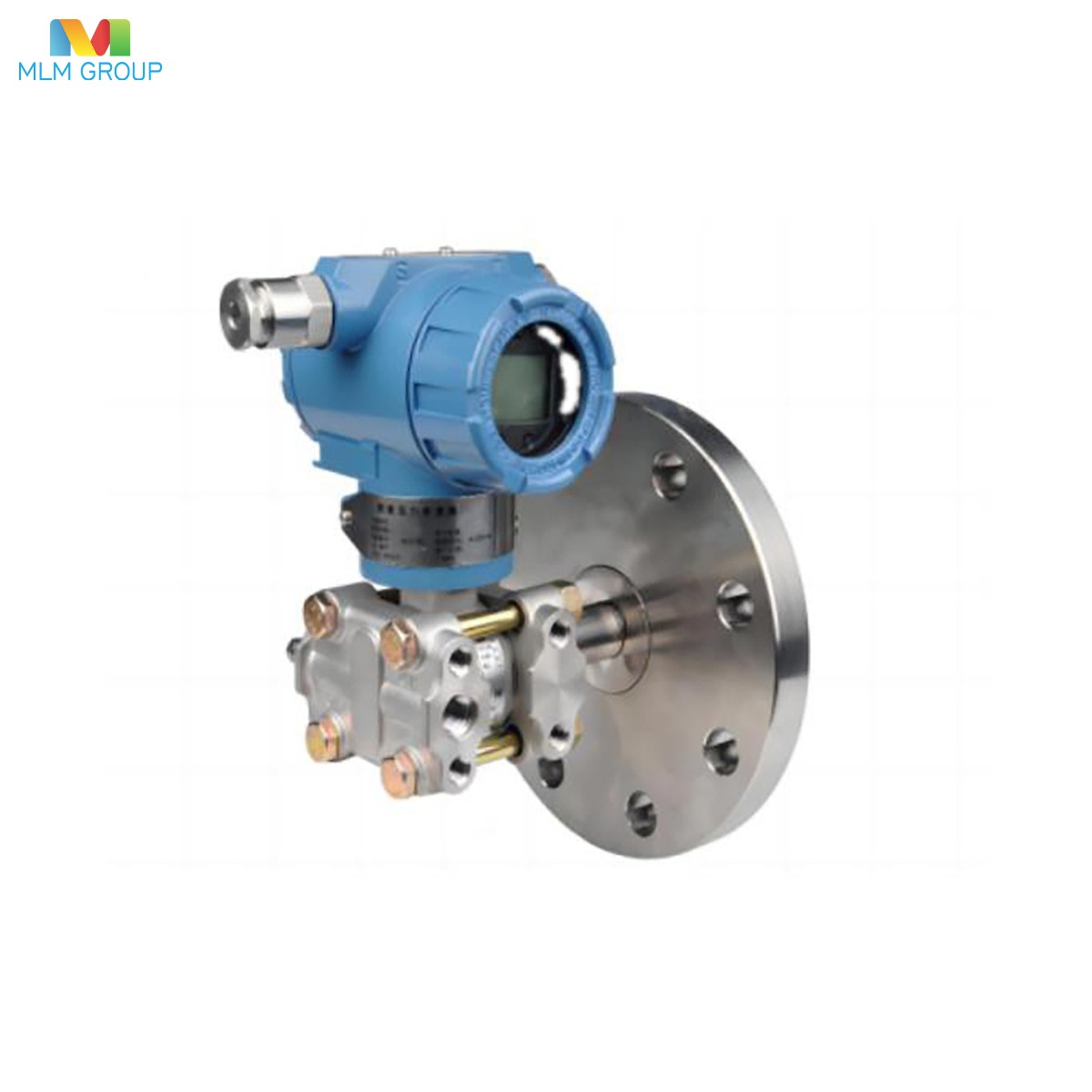

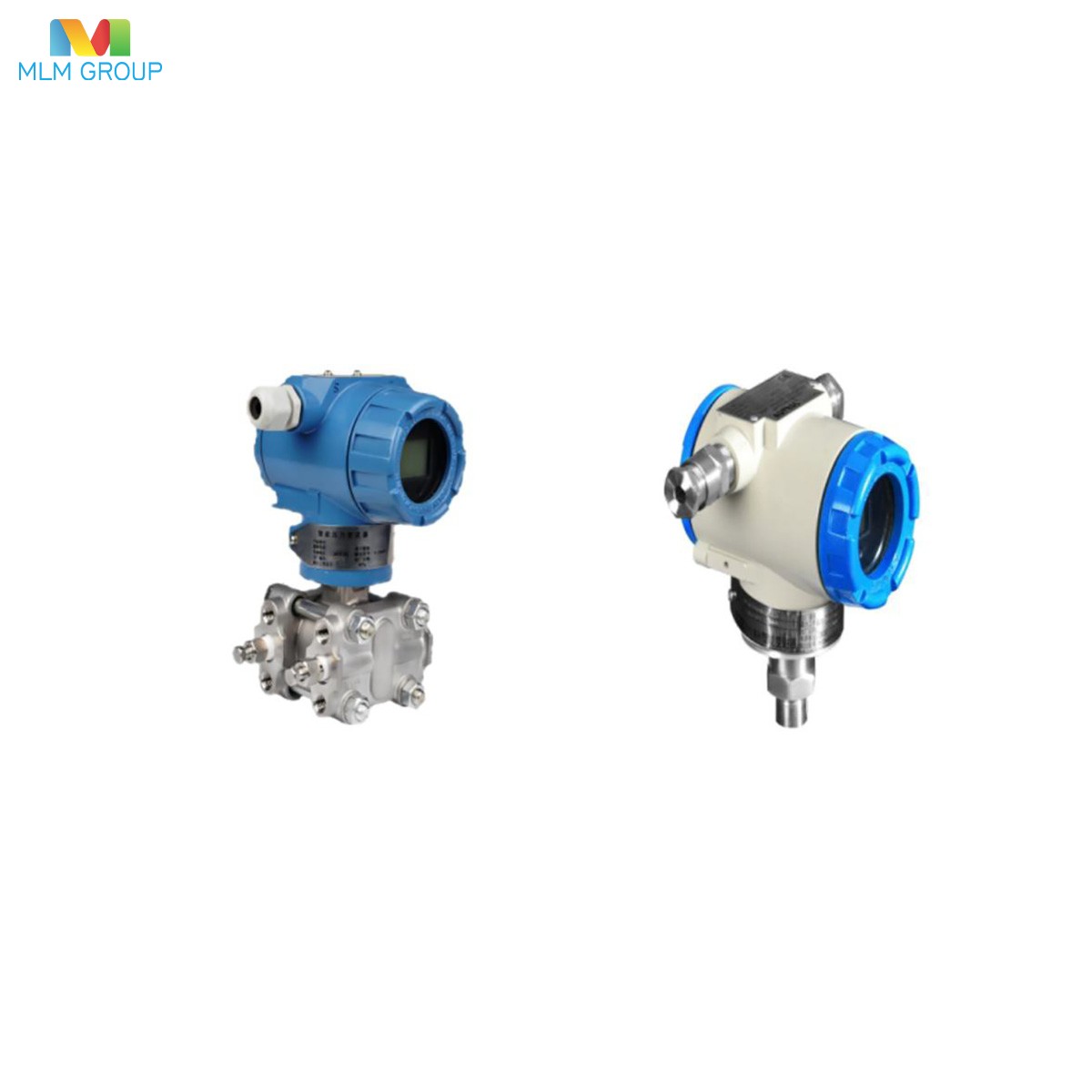

جهاز إرسال الضغط الذكي من سلسلة PM5600 هو جهاز مصنّع باستخدام مستشعر سيليكون أحادي البلورة بتقنية MEMS، مزدوج الشعاع معلق. يتميز بأداء فائق الدقة ودقة عالية، ما يجعله رائدًا عالميًا في قياس الضغط الزائد. تعتمد الدائرة على توصيلات احتياطية وتصميم وحدة مقاومة للفك قابلة للتوصيل بالكامل. تحتوي حجرة غشاء المستشعر على دائرة مخصصة لمعالجة الإشارة، مما يتيح تخزينًا شخصيًا لبيانات الضغط وتعويض درجة الحرارة. يمكن استبدال وحدات الدائرة بسهولة دون الحاجة إلى إعادة معايرة. يوفر الجهاز قياسًا دقيقًا وموثوقًا للضغط في نطاقات الضغط الساكن العالي ودرجات الحرارة المرتفعة، ويحوّل نتائج القياس إلى إشارات 4-20 مللي أمبير/تيار مستمر وإشارات HART للإخراج. يمكن إجراء عمليات العرض والتكوين عن بُعد من خلال ثلاثة أزرار في اللوحة الأمامية، أو جهاز برمجة محمول، أو برنامج حاسوبي، أو تطبيق للهواتف الذكية.

يمكن استخدام جهاز الإرسال لقياس الضغط،
والضغط التفاضلي، ومعدل التدفق، ومستوى السائل، والكثافة. بفضل دقته العالية، وأدائه المتميز في تحمل الضغط الزائد، وثباته العالي، يُعد هذا الجهاز مناسبًا للاستخدام في مجالات متنوعة مثل البترول، والهندسة الكيميائية، والمعادن، والطاقة الكهربائية، والتعدين، والإسمنت، والصناعات الدوائية، والأغذية والمشروبات، وصناعة الورق، ومعالجة مياه الصرف الصحي، والهندسة البلدية.

الميزات الرئيسية

● يعتمد على مستشعر ضغط متطور من السيليكون أحادي البلورة بتقنية MEMS، مزدوج الشعاع، وغشاء مركزي متكامل مقاوم للضغط الزائد، مما يضمن ثباتًا عاليًا، ودقة فائقة، وأداءً متميزًا في تحمل الضغط الزائد.

● تحتوي حجرة غشاء المستشعر على دوائر مدمجة لتعويض الضغط ودرجة الحرارة، ومعالجة المعلومات وتخزينها بشكل مخصص، مما يتيح استبدال وحدات الدائرة بسهولة دون الحاجة إلى إعادة المعايرة.

● تعتمد الدائرة على وصلات احتياطية وتصميم وحدة مقاومة للفك، مما يضمن تركيبًا سريعًا ومريحًا، بالإضافة إلى السلامة والموثوقية.

● يمكن للوحة الأمامية عرض قيمة الضغط، وقيمة التيار، والنسبة المئوية، ومؤشر النسبة المئوية، ودرجة حرارة حجرة غشاء المستشعر، والشعار، بالإضافة إلى عرض معلمات منحنى شكل الموجة لجهاز الإرسال.

● يمكن تعديل اتجاه شاشة العرض بزاوية 360 درجة، ويمكن إجراء عمليات التهيئة من خلال الأزرار الثلاثة الموجودة عليها.

● تتميز وحدة الدائرة عالية الموثوقية بحماية من الحمل الزائد (التيار الزائد والضغط الزائد)، وحماية من الصواعق، ومقاومة للتداخل الكهرومغناطيسي القوي.

● دقة عالية: تبلغ الدقة ±0.05%، وبحد أقصى ±0.03%، ونسبة خفض المدى القصوى 100:1.

● استقرار عالٍ: الانحراف السنوي أقل من ±0.05%، والانحراف طويل الأجل أقل من ±0.1% لكل 10 سنوات.

● نطاق قياس واسع للغاية: من 100 باسكال إلى 40 ميجا باسكال، بحد أقصى يصل إلى 70 ميجا باسكال.

● بالنسبة لجهاز إرسال الضغط ذي النطاق المنخفض، يمكن أن يصل الضغط الزائد أحادي الاتجاه إلى 16 ميجا باسكال.

● يعمل الغشاء المركزي المدمج المقاوم للضغط الزائد العالي على زيادة الضغط الزائد أحادي الجانب لجهاز إرسال الضغط التفاضلي إلى حد أدنى يبلغ 16 ميجا باسكال وحد أقصى يزيد عن 25 ميجا باسكال، ويمكن أن يصل الضغط الزائد ثنائي الجانب إلى 40 ميجا باسكال.

● قياس الضغط في درجات حرارة فائقة الارتفاع: بفضل عملية تصنيع فريدة من نوعها تتحمل درجات الحرارة الفائقة الارتفاع، يمكن استخدام جهاز الإرسال عن بُعد في ظروف تشغيل تصل درجة حرارتها إلى 700 درجة مئوية.
