احتياطات اختيار الطراز

● دقة المصنع لجهاز إرسال الضغط هي 0.05%، وهو مزود ببروتوكول اتصال HART كمعيار قياسي.

● لتطبيقات الأكسجين، يجب اختيار خيار SK، ويجب ملء سائل العزل بزيت الفلور. يجب ألا تتجاوز درجة حرارة التشغيل 60 درجة مئوية، ويجب ألا يتجاوز ضغط التشغيل 5 ميجا باسكال.

● عند اختيار خيار مقاومة اللهب، يتم توفير سدادة مغلقة من الفولاذ المقاوم للصدأ 304 كمعيار قياسي، ويجب اختيار غدة كابل معدنية مقاومة للانفجار كخيار إضافي.

● فئة مقاومة الضغط القياسية هي PN160.

● لقياس الضغط الأقل من 15 كيلو باسكال، يُنصح باختيار جهاز إرسال ضغط تفاضلي.

● يشير نطاق القياس إلى الحدين الأعلى والأدنى لنطاق مستشعر القياس، ويجب ألا يتجاوز النطاق الهندسي هذا النطاق.

● في حال الحاجة إلى توصيل الجهاز بوحدة عزل عن بُعد، يجب اختيار واجهة العملية ومادة الغشاء وسائل التعبئة وفقًا للخيارات التقليدية.

● عند التعبئة بزيت الفلورين، تتراوح درجة الحرارة المحيطة بين -10 درجة مئوية و60 درجة مئوية.

● يجب اختيار جهاز إرسال الضغط المطلق المزود بوحدة عزل عن بُعد بتصميم مقاوم للتفريغ.

البنية ومبدأ العمل

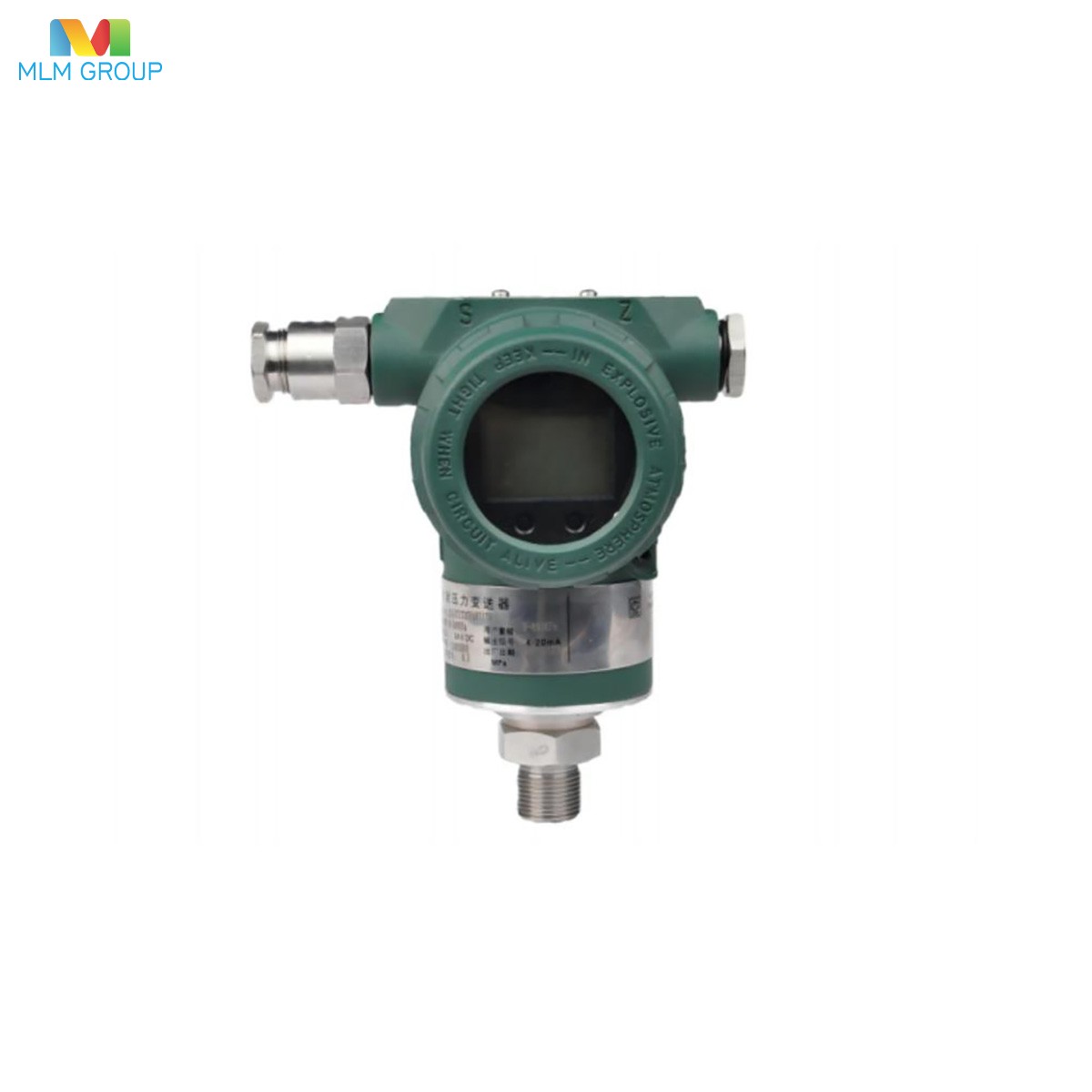

يتكون جهاز إرسال الضغط المقياسي/الضغط المطلق من النوع PM5600GP/AP بشكل أساسي من مكون استشعار مخصص ووحدة دائرة معالجة مركزية:

يشمل مكون الاستشعار المخصص غشاء عزل مرن مقاوم للتآكل، وحجرة غشاء الاستشعار، وسائل التعبئة، ومستشعر ضغط عالي الدقة، ومستشعر درجة حرارة عالي الدقة، ودائرة تضخيم الاستشعار، ودوائر لمعالجة المعلومات المخصصة، والتعويض، والتخزين المخصص.

تتكون وحدة المعالجة المركزية بشكل أساسي من دائرة معالجة مركزية، ومكونات مقاومة للتداخل الكهرومغناطيسي، ومكونات للحماية من الصواعق، ودائرة لتحديد جهد الدخل، ودائرة إخراج.

ينتقل ضغط الوسط الخارجي إلى شريحة السيليكون أحادية البلورة في مستشعر الضغط عبر غشاء عازل مرن وسائل التعبئة (زيت السيليكون). يُوصل الطرف الآخر لمستشعر الضغط بالهواء الجوي (لقياس الضغط النسبي) أو بالفراغ (لقياس الضغط المطلق). تحت تأثير الضغط، يصبح جسر شريحة السيليكون أحادية البلورة غير متوازن، وتتغير مقاومته، ويُخرج إشارة جهد تفاضلي. تتناسب إشارة الجهد هذه مع الضغط المُقاس. بعد مرور الإشارة عبر دائرة تضخيم المستشعر، ومعالجة المعلومات المُخصصة، وتعويض درجة الحرارة، والتخزين المُخصص،
تُخرج الإشارة كإشارة رقمية SPI إلى وحدة المعالجة المركزية. بعد المعالجة والضبط،
تُخرج الوحدة إشارة تناظرية قياسية وإشارة رقمية إلى نظام التحكم الموزع (DCS). يتيح ذلك استبدال مكون المستشعر المُخصص ووحدة المعالجة المركزية بشكل عشوائي دون الحاجة إلى إعادة المعايرة.
