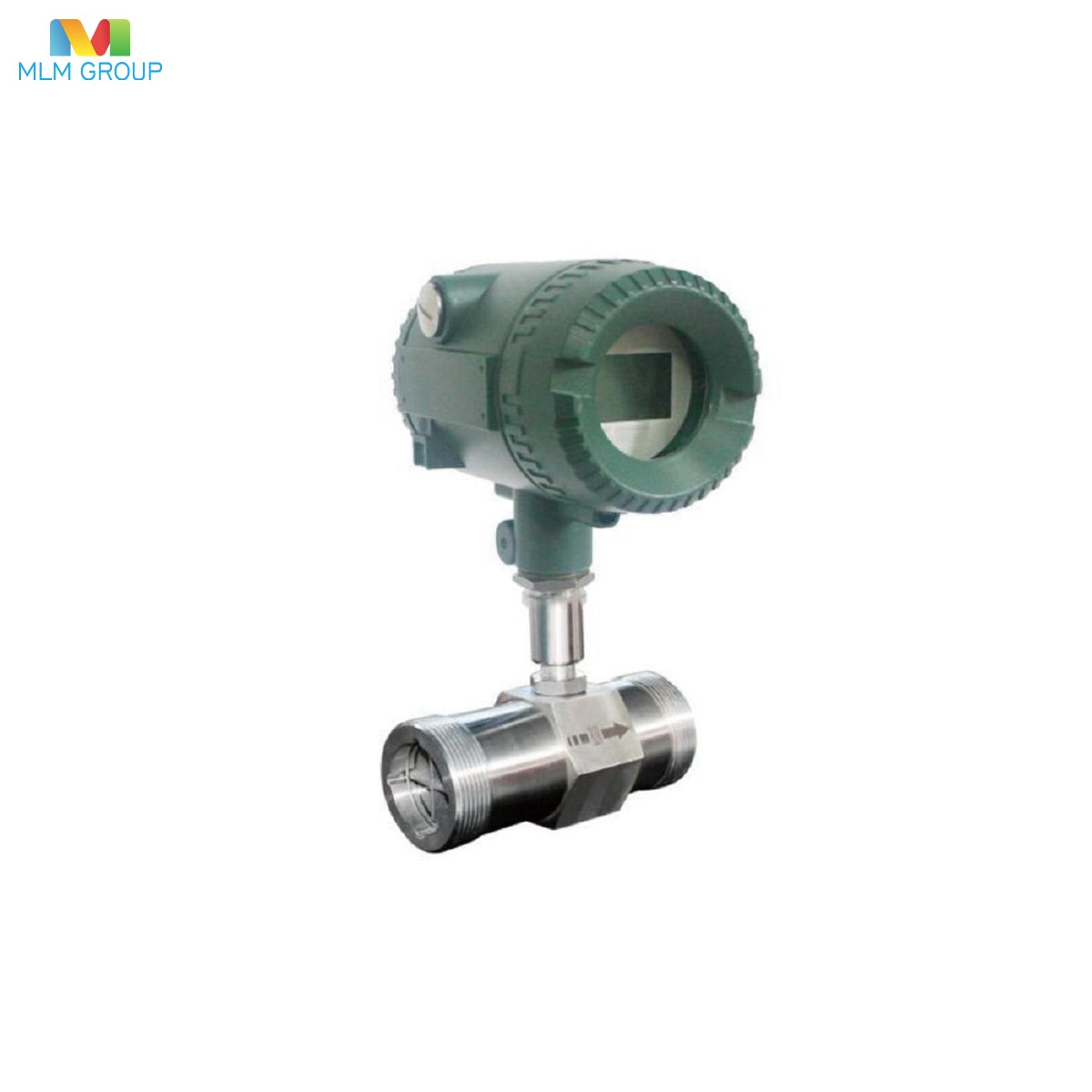

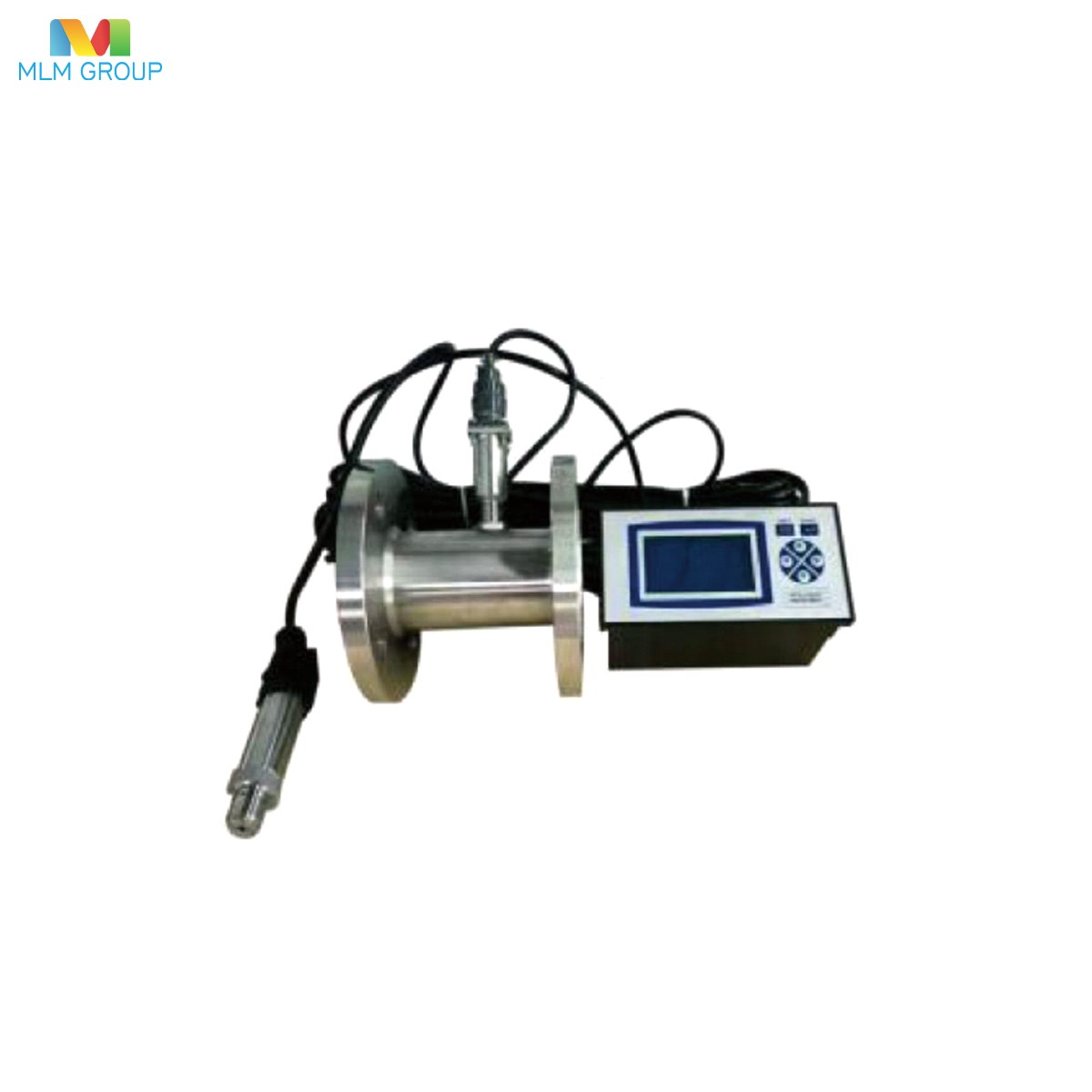

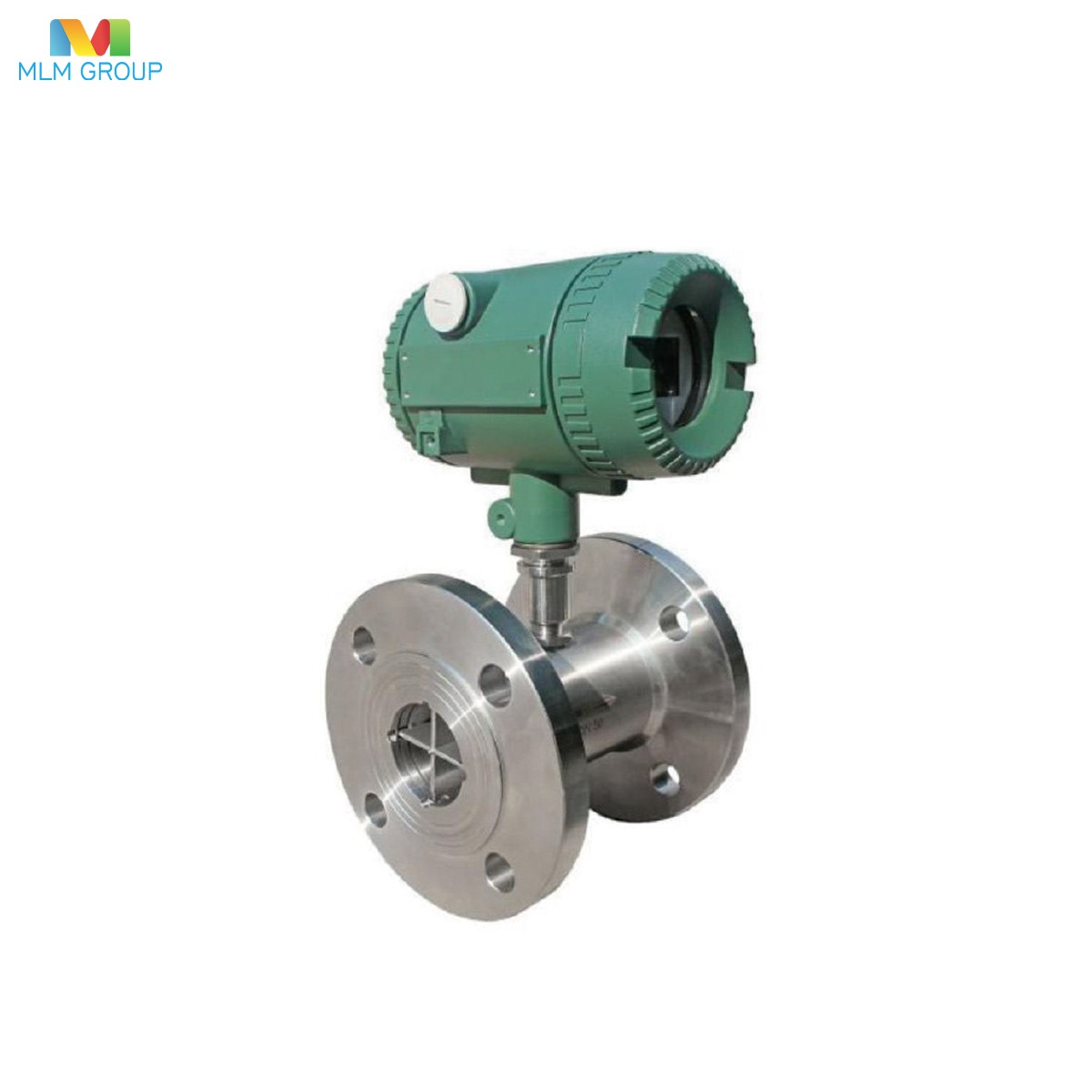

مقياس تدفق التوربينات
وصف تفصيلي المزايا يستخدم مقياس التدفق التوربيني لقياس التدفق الكلي الحجمي و/أو معدل التدفق، ويتميز بمبدأ عمل بسيط نسبيًا. عندما يتدفق السائل عبر مقيا...
|
|
وصف تفصيلي
المزايا
يستخدم مقياس التدفق التوربيني لقياس التدفق الكلي الحجمي و/أو معدل التدفق، ويتميز بمبدأ عمل بسيط نسبيًا. عندما يتدفق السائل عبر مقياس التوربين، فإنه يصطدم بريش التوربين التي تدور بحرية حول محور على طول الخط المركزي لمبيت التوربين. تتناسب السرعة الزاوية (الدورانية) لدوار التوربين بشكل مباشر مع سرعة السائل المتدفق عبر التوربين. يتم أخذ الناتج الناتج عن طريق مستشعر كهربائي (مستشعرات) مركب على جسم مقياس التدفق.
المعلمات الأساسية
| قياس القطر | DN4 — DN300 |
| درجة حرارة التشغيل | -20°C~ +50°C |
| الانخفاض | 1:10 1:15 1:20 |
| رطوبة التشغيل | ≦95% |
| نطاق قياس معدل التدفق | 0.2m/s —15 m/s |
| فئة الدقة المدعومة | 0.2% 0.5% 1.0% |
| مصدر الطاقة | 24 فولت، بطارية 3.6 فولت |
| فئة الحماية | IP65 |
| معلمات القياس | تدفق فوري، معدل تدفق فوري |
| معلمات الكشف والإنذار | إنذار كشف الأنابيب الفارغة من السوائل |
| الإخراج | 4-20 مللي أمبير، نبضة، RS485 |
| الاتصال | بروتوكول Modbus، HART |
| جسم المستشعر | SS304/SS316L |
