سلسلة LM06X درجة الحرارة الغامرة ومستوى السائل
|
|
ميزات المنتج
◆ هناك العديد من الخيارات للإشارات.
◆ قياس متزامن لمستوى السائل ودرجة الحرارة؛
◆ مكافحة التدخل، حماية الازديادات؛
◆ نطاق قياس واسع: 0 ~ 1m ~ 300mH2O ؛
◆316 L الفولاذ المقاوم للصدأ الحجاب الحاجز العزل، تصميم متكامل؛
وصف المنتج
يستند جهاز إرسال درجة الحرارة ومستوى السائل الغامر من سلسلة LM06X إلى مبدأ أن الضغط الثابت للسائل المقاس متناسب مع ارتفاع السائل. إنه يعتمد تأثير مقاومة السيليكون المنتشر أو العناصر الحساسة السيراميكية لتحويل الضغط الثابت إلى إشارات كهربائية. يستطيع جهاز استشعار درجة الحرارة PT100 المدمج قياس درجة حرارة السائل في وقت واحد. بالتعاون مع دائرة رقمية مخصصة ، بعد معالجة الإشارة مثل تضخيم الإشارة ، والتعويض الخطي ، ومكافحة التدخل ، وحماية الازديادات ، يتم تصنيعها إلى منتج متكامل يمكنه قياس مستوى السوائل ودرجة الحرارة.
تطبيق المنتج
◆ المياه الجوفية، الآبار الحرارية الأرضية
◆ الري الزراعي
◆ أنظمة الكشف عن الأرصاد الجوية ومنع الكوارث
◆ قياس ومراقبة مستوى السوائل ودرجة الحرارة
المواصفات الفنية
| نطاق القياس | 0…1…300mH2O; -20℃…100℃ | ||
| نوع الضغط | ضغط الغيج (G)؛ | ||
| ضغط مقياس مختوم（S）;؛ | |||
| الضغط المطلق（A） | |||
| إشارة الإخراج | 4…20mA (قناة مزدوجة)؛ IIC؛ RS485 | ||
| الجهد الإدخال | 8…30V DC. 5…8VDC. 3.3VDC | ||
| فئة الدقة | 0.1٪ FS | 0.2٪ FS | 0.5٪ FS |
| صفر الانجراف | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| الانجراف الحساسية | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| درجة حرارة التعويض | 0…50 ℃؛ -10…70℃ | ||
| درجة حرارة التشغيل | -20 ~ + 85 ℃؛ -40 ℃ ~ 125 ℃ | ||
| درجة حرارة التخزين | -40 ~ + 125 ℃ | ||
| الاستقرار على المدى الطويل | ≤0.2 ±٪ FS / سنة؛ ≤0.5 ±٪ FS / سنة | ||
| وقت الاستجابة | ＜ 1ms | ||
| قدرة الزائد | 200% | ||
| تحميل المقاومة | R = (U-12.5) / 0.02-RD | ||
| قياس متوسطة | وسائل الإعلام التآكل متوافق مع 316L | ||
| مواد الحجاب الحاجز | 316L؛ التنتالوم؛ C-276؛ TC4؛ Al2O3 | ||
| مواد شل | 304SS. 316L. TC4 | ||
| اتصال كهربائي | منفذ مباشر | ||
| اتصال العملية | // | ||
| مستوى الحماية | IP68 | ||
| درجة الانفجار | سابق Il CT6 (اختياري) | ||
نوع المنتج
دليل الاختيار
| LM06- | درجة الحرارة الغاطسة ومستوى السائل الارسال | |||||||

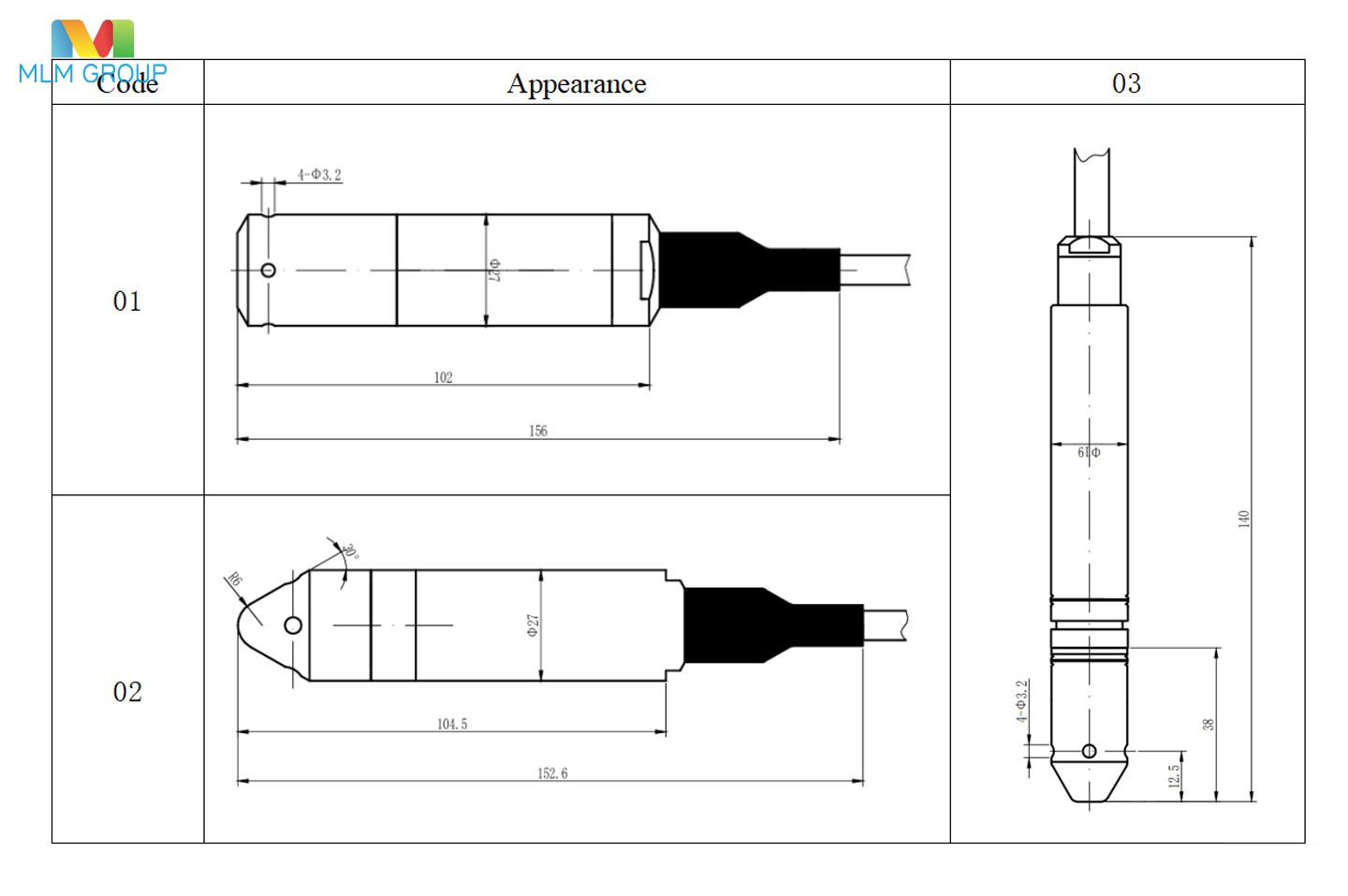

| الكود | المظهر | |||||||
| 1 | مخطط لدرجة حرارة السيليكون المنتشرة ومقياس مستوى السائل | |||||||
| 2 | مخطط درجة حرارة مكثف السيراميك ومقياس مستوى السائل | |||||||
| 3 | مخطط درجة حرارة القطر الصغيرة ومرسل مستوى السائل | |||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4…20mA; //; S3:// | |||||||
| … | S4://; S5:IIC; S6:RS485; | |||||||
| الكود | نطاق إمداد الطاقة | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC; U3:3.3VDC | |||||||
| الكود | مادة السكن | |||||||
| 30 | 304SS;31:316L;32:TC4; | |||||||
| … | 33://;34://;35:C276 | |||||||
| الكود | مواصفات الخيط | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| طول الكابل | مادة الكابل | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| نطاق القياس | وحدة | |||||||
| LM06- | 1 | S1 | U1 | 30 | C1 | X010PU | -[0…10]/-20…80 | mH2O/℃ |
