LM07X سلسلة مرسل مستوى السوائل المدرعة
|
|
ميزات المنتج
◆ هناك العديد من الخيارات للإشارات.
◆ مكافحة التدخل، حماية الازديادات؛
◆ الجزء المغمر محمي بالكامل بالفولاذ المقاوم للصدأ مع عملية لحام كاملة.
وصف المنتج
LM07X هو منتج ملحوم ومغلق بالكامل مصمم لقياس مستوى السوائل الجزيئية الصغيرة. إنه يعتمد عنصر حساس للضغط عالي الدقة وعالي الاستقرار مع حاجز عزل من الفولاذ المقاوم للصدأ. من خلال تصميم هيكلي معقول وتكنولوجيا المعالجة الدقيقة المتقدمة ، فإنه يقوم بتعويض الخطأ الخطي الشامل وانجراف درجة الحرارة. الجزء المغمر في السائل محمي بالكامل بواسطة أنابيب الفولاذ المقاوم للصدأ ، ويتم تصنيعه إلى منتج متكامل مع إشارات قياسية صناعية 4 ~ 20mA أو 0.5 ~ 4.5V من خلال عملية اللحام الكاملة.
تطبيق المنتج
◆ البنزين والكحول
◆ جزيئات صغيرة، وسائط قابلة للنفاذ بسهولة
◆ الكشف عن مستوى السوائل، التحكم في النظام
المواصفات الفنية
| نطاق القياس | 0…1…20mH2O | ||
| نوع الضغط | ضغط الغيج (G)؛ | ||
| ضغط مقياس مختوم（S）;؛ | |||
| الضغط المطلق（A） | |||
| إشارة الإخراج | 4…20mA. 0.5…4.5VDC. 0…10VDC. IIC. RS485; SDI-12 | ||
| الجهد الإدخال | 8…30V DC. 5…8VDC. 3.3VDC | ||
| فئة الدقة | 0.1٪ FS | 0.2٪ FS | 0.5٪ FS |
| صفر الانجراف | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| الانجراف الحساسية | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| درجة حرارة التعويض | 0…50 ℃؛ -10…70℃ | ||
| درجة حرارة التشغيل | -20 ~ + 85 ℃؛ -40 ~ + 125 ℃ | ||
| درجة حرارة التخزين | -40 ~ + 125 ℃ | ||
| الاستقرار على المدى الطويل | ≤0.2 ±٪ FS / سنة؛ ≤0.5 ±٪ FS / سنة | ||
| وقت الاستجابة | ＜ 1ms | ||
| قدرة الزائد | 200% | ||
| تحميل المقاومة | R = (U-12.5) / 0.02-RD | ||
| قياس متوسطة | وسائل الإعلام التآكل متوافق مع 316L | ||
| مواد الحجاب الحاجز | 316L. AL2O3 | ||
| مواد شل | 304SS. 316L. TC4 | ||
| اتصال كهربائي | منفذ مباشر | ||
| اتصال العملية | // | ||
| مستوى الحماية | IP68 | ||
| درجة الانفجار | سابق Il CT6 (اختياري) | ||

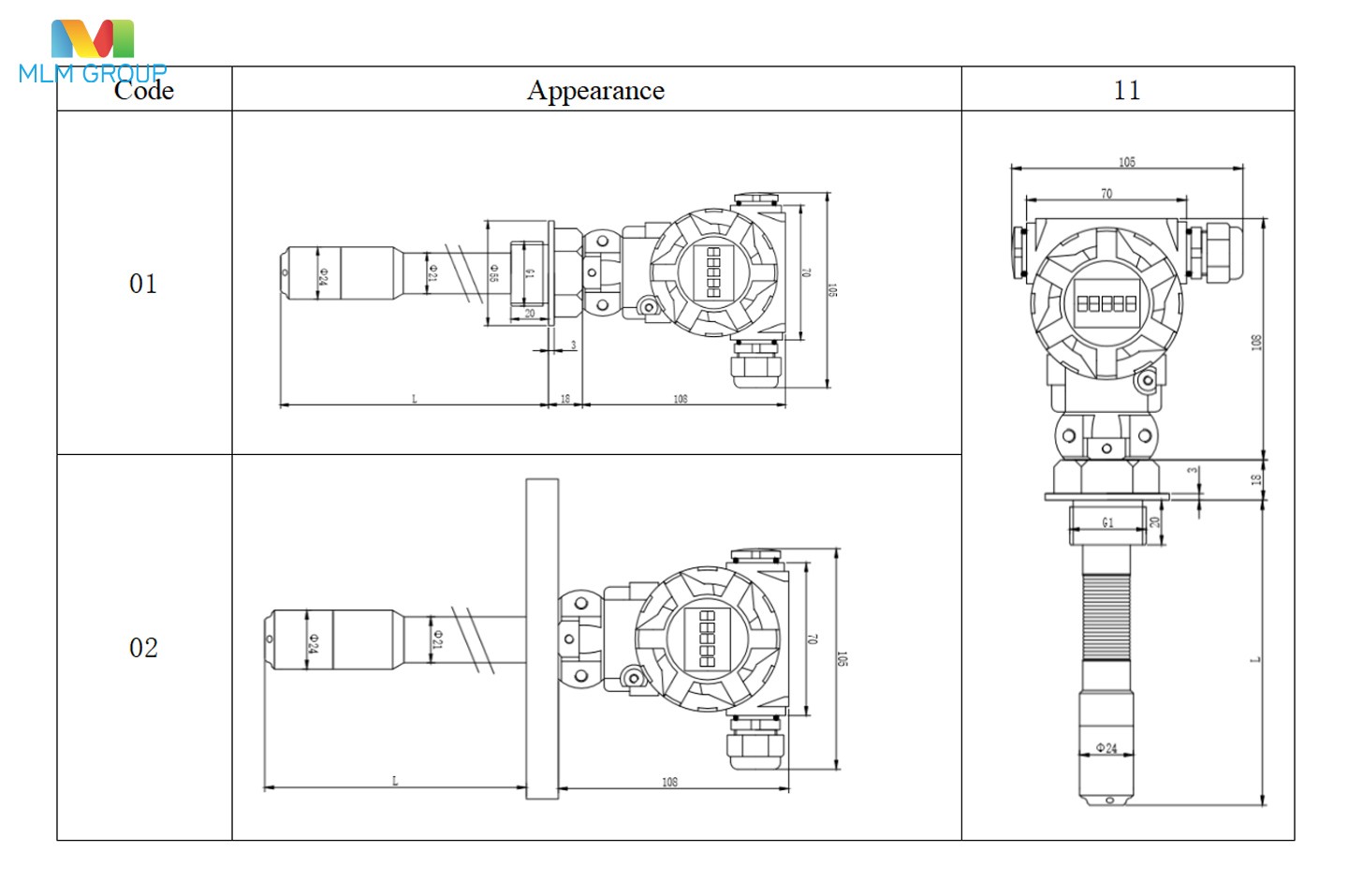

نوع المنتج
دليل الاختيار
| LM07- | مرسلة مستوى السائل المدرعة | |||||||
| الكود | المظهر | |||||||
| 1 | تركيب خيط الأنابيب الصلبة | |||||||
| 2 | تركيب الشفاه الأنابيب الصلبة | |||||||
| … | 11: تركيب خرطوم الخيط. 12: تركيب خرطوم شفة. 0T: التخصيص الخاص | |||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ; | |||||||
| … | S4:0…10VDC; S5:IIC; S6:RS485; ST:تخصيص خاص | |||||||
| الكود | نطاق إمداد الطاقة | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC;U3:3.3VDC | |||||||
| الكود | مادة السكن | |||||||
| 30 | 304SS;31:316L;32:TC4; | |||||||
| … | 33://;34://;35:C276 | |||||||
| الكود | مواصفات الخيط | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| طول الكابل | مادة الكابل | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| نطاق القياس | وحدة | |||||||
| LM07- | 1 | S1 | U1 | 30 | C1 | X010PU | -[0…10] | mH2O |
