LM01X سلسلة ناقلات مستوى الغواص
ميزات المنتج◆ هناك العديد من الخيارات للإشارات.◆ عملية لحام كاملة، دائمة؛◆ مكافحة التدخل وحماية الازديادات؛◆ حماية البرق ، متوافقة مع معيار IEC61000-4...
|
|
ميزات المنتج
◆ هناك العديد من الخيارات للإشارات.
◆ عملية لحام كاملة، دائمة؛
◆ مكافحة التدخل وحماية الازديادات؛
◆ حماية البرق ، متوافقة مع معيار IEC61000-4-5 / المستوى 4.
وصف المنتج
تعتمد أجهزة إرسال المستوى الغامرة من سلسلة LM01X على مبدأ أن الضغط الثابت للسائل المقاس متناسب مع ارتفاع السائل. إنها تعتمد تأثير مقاومة السيليكون المنتشر أو العناصر الحساسة السيراميكية لتحويل الضغط الثابت إلى إشارات كهربائية. جنبا إلى جنب مع دائرة رقمية مخصصة ، بعد معالجة الإشارة مثل تضخيم الإشارة ، والتعويض الخطي ، ومكافحة التدخل ، وحماية الازديادات ، فهي منتجات متكاملة تنتج إشارات قياسية صناعية.
تطبيق المنتج
◆ مصانع المياه والمصانع الكيميائية؛
◆ معالجة مياه الصرف الصحي؛
◆ آبار عميقة، سدود؛
◆ مكافحة الفيضانات، الري.
المواصفات الفنية
| نطاق القياس | 0…1…200mH2O | ||
| نوع الضغط | ضغط الغيج (G)؛ | ||
| ضغط مقياس مختوم（S）;؛ | |||
| الضغط المطلق（A） | |||
| إشارة الإخراج | 4…20mA. 0.5…4.5VDC. 0…10VDC. IIC. RS485; SDI-12 | ||
| الجهد الإدخال | 8…30V DC. 5…8VDC. 3.3VDC | ||
| فئة الدقة | 0.1٪ FS | 0.2٪ FS | 0.5٪ FS |
| صفر الانجراف | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| الانجراف الحساسية | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| درجة حرارة التعويض | 0…50 ℃؛ -10…70℃ | ||
| درجة حرارة التشغيل | -20 ~ + 85 ℃ | ||
| درجة حرارة التخزين | -40 ~ + 125 ℃ | ||
| الاستقرار على المدى الطويل | ≤0.2 ±٪ FS / سنة؛ ≤0.5 ±٪ FS / سنة | ||
| وقت الاستجابة | ＜ 1ms | ||
| قدرة الزائد | 200% | ||
| تحميل المقاومة | R = (U-12.5) / 0.02-RD | ||
| قياس متوسطة | وسائل الإعلام التآكل متوافق مع 316L | ||
| مواد الحجاب الحاجز | 316L؛ التنتالوم؛ C-276؛ TC4 | ||
| مواد شل | 304SS. 316L. TC4 | ||
| اتصال كهربائي | منفذ مباشر | ||
| اتصال العملية | // | ||
| مستوى الحماية | IP68 | ||
| درجة الانفجار | سابق II CT6 (اختياري) | ||
نوع المنتج
دليل الاختيار
| LM01- | جهاز إرسال المستوى الغاطسة | |||||||

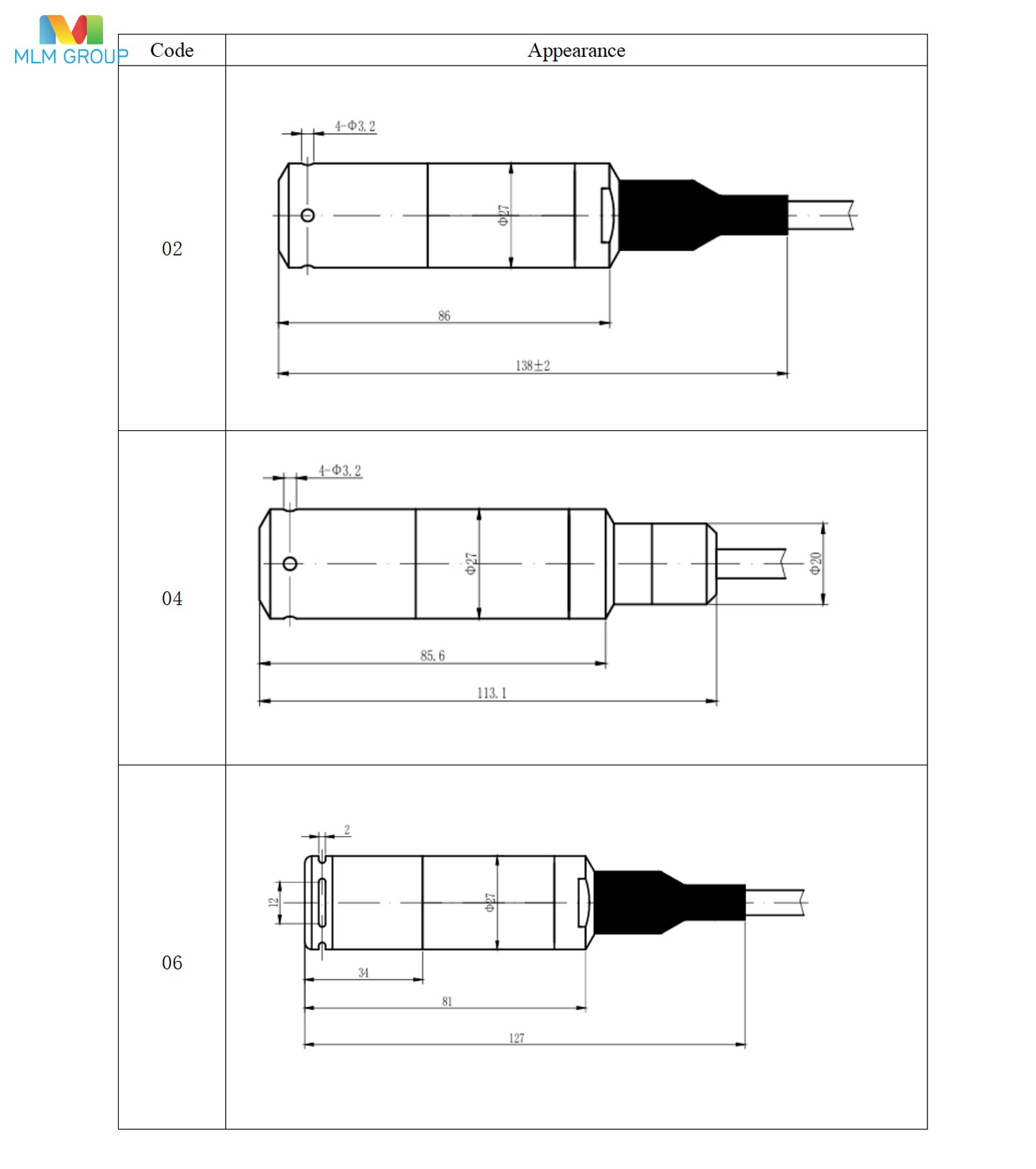

| الكود | المظهر | |||||||
| 1 | مظهر ملحومة بالكامل | |||||||
| 2 | هيكل جديد ملحومة تماما المظهر | |||||||
| … | 03: O خاتم مختومة المظهر. 04: لا مظهر غمد. | |||||||
| 06: مظهر مدخل الضغط البلاستيكي. 0T: تخصيص خاص | ||||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ; | |||||||
| … | S4:0…10VDC; S5:IIC; S6:RS485; ST:تخصيص خاص | |||||||
| الكود | نطاق إمداد الطاقة | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC;U3:3.3VDC | |||||||
| الكود | مادة السكن | |||||||
| 30 | 304SS;31:316L;32:TC4; | |||||||
| … | 33://;34://;35:C276 | |||||||
| الكود | مواصفات الخيط | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| طول الكابل | مادة الكابل | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| نطاق القياس | وحدة | |||||||
| LM01- | 2 | S1 | U1 | 30 | C1 | X010PU | -[0…10] | mH2O |
