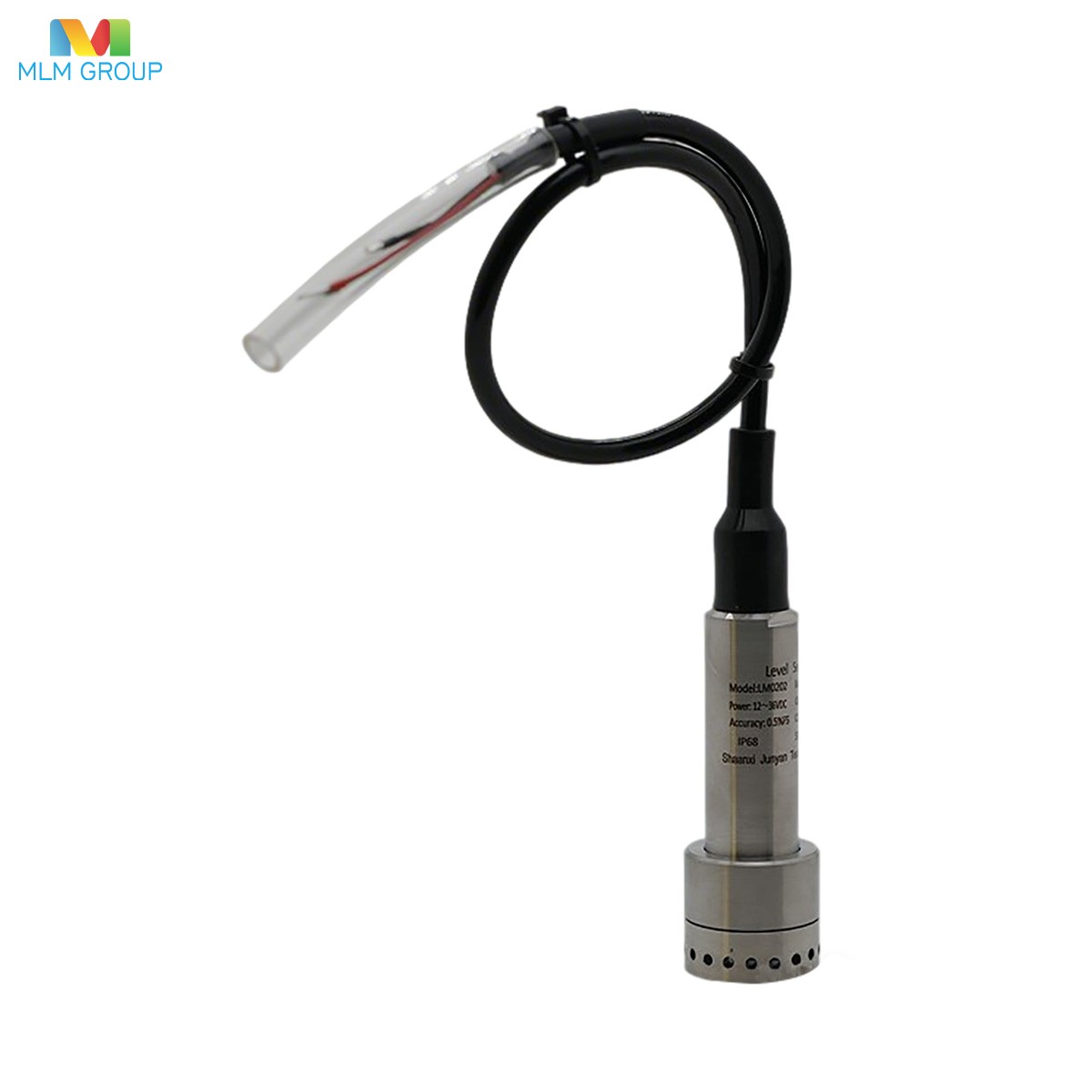

سلسلة LM02X من أجهزة إرسال مستوى الغمر (خاصة لمياه الصرف الصحي والحمأة)

ميزات المنتج
◆ هناك العديد من الخيارات للإشارات.
◆ مكافحة التدخل، حماية الازديادات؛
◆ حماية خاصة، مخصصة لمياه الصرف الصحي والحمأة؛
◆ حماية البرق ، متوافقة مع معيار IEC61000-4-5 / المستوى 4.

وصف المنتج
تعتمد أجهزة إرسال مستوى الغمر من سلسلة LM02X (خاصة لمياه الصرف الصحي والحمأة) على مبدأ أن الضغط الثابت للسائل المقاس متناسب مع ارتفاع السائل. يعتمد المنتج تأثير piezoresistive من العناصر الحساسة السيراميكية لتحويل الضغط الثابت إلى إشارات كهربائية. جنبا إلى جنب مع دائرة رقمية مخصصة ، بعد معالجة الإشارة مثل تضخيم الإشارة ، والتعويض الخطي ، ومكافحة التدخل ، وحماية الازدياد ، فهو منتج متكامل ينتج إشارات قياسية صناعية. تم تصميم المسبار بأساليب مدخل ضغط مختلفة لحماية الحجاب الحاجز وفقًا لظروف العمل المختلفة ، مما يجعله مناسبًا للتطبيق في مياه الصرف الصحي والحمأة.

تطبيق المنتج
◆ مصانع المياه والمصانع الكيميائية؛
◆ معالجة مياه الصرف الصحي؛
◆ آبار عميقة، سدود؛
◆ مكافحة الفيضانات، الري.

المواصفات الفنية

نطاق القياس	0…1…200mH2O
نوع الضغط	ضغط الغيج (G)؛
	ضغط مقياس مختوم（S）;؛
	الضغط المطلق（A）
إشارة الإخراج	4…20mA. 0.5…4.5VDC. 0…10VDC. IIC. RS485; SDI-12
الجهد الإدخال	8…30V DC. 5…8VDC. 3.3VDC
فئة الدقة	0.1٪ FS	0.2٪ FS	0.5٪ FS
صفر الانجراف	0.01٪ FS / ℃	0.02٪ FS / ℃	0.05٪ FS / ℃
الانجراف الحساسية	0.01٪ FS / ℃	0.02٪ FS / ℃	0.05٪ FS / ℃
درجة حرارة التعويض	0…50 ℃؛ -10…70℃
درجة حرارة التشغيل	-20 ~ + 85 ℃
درجة حرارة التخزين	-40 ~ + 125 ℃
الاستقرار على المدى الطويل	≤0.2 ±٪ FS / سنة؛ ≤0.5 ±٪ FS / سنة
وقت الاستجابة	＜ 1ms
قدرة الزائد	200%
تحميل المقاومة	R = (U-12.5) / 0.02-RD
قياس متوسطة	وسائل الإعلام التآكل متوافق مع 316L
مواد الحجاب الحاجز	316L؛ التنتالوم؛ C-276؛ TC4
مواد شل	304SS. 316L. TC4
اتصال كهربائي	منفذ مباشر
اتصال العملية	//
مستوى الحماية	IP68
درجة الانفجار	سابق Il CT6 (اختياري)

نوع المنتج

دليل الاختيار

LM02-	جهاز إرسال المستوى الغاطس (خاص لمياه الصرف الصحي والحمأة)

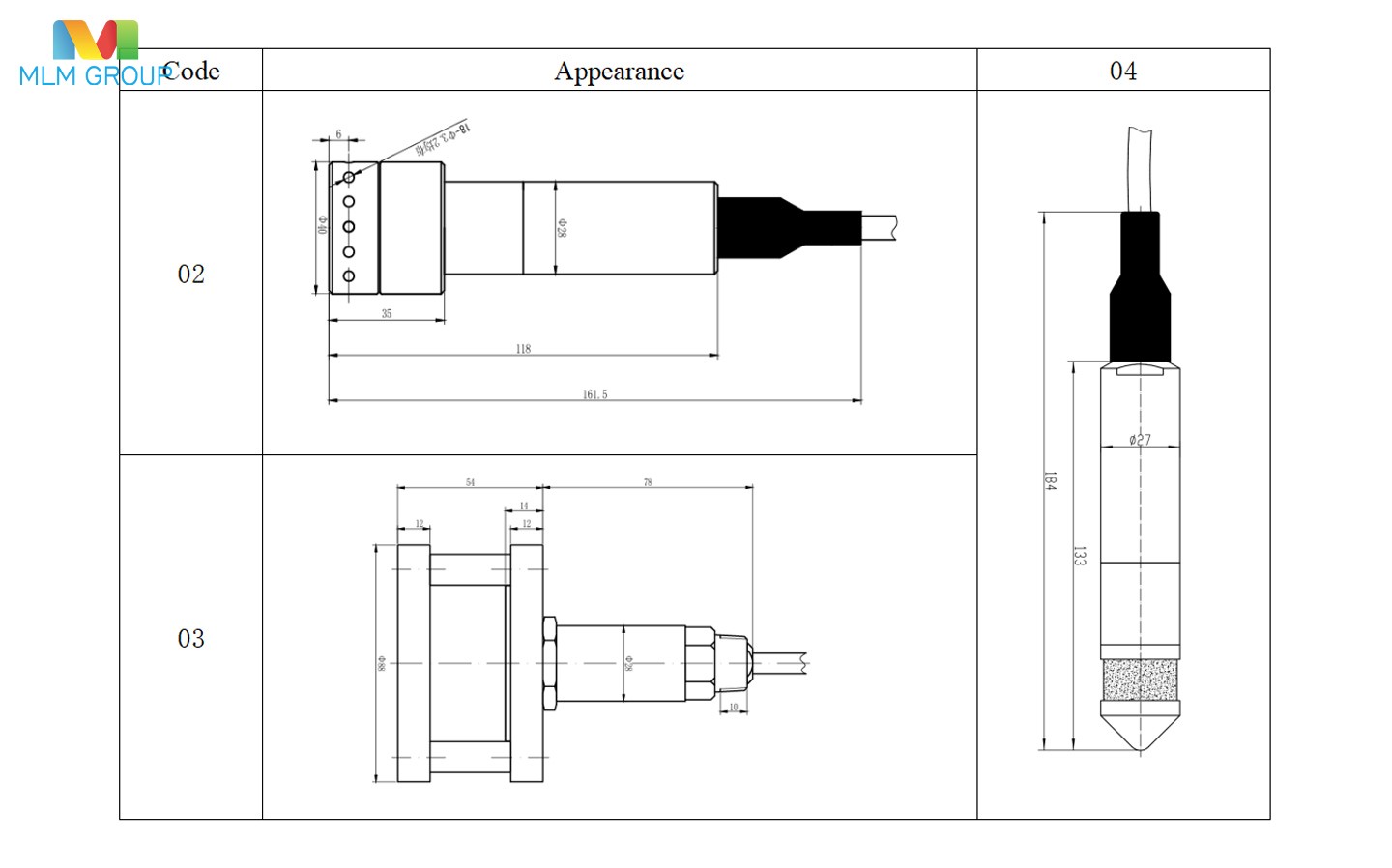

	الكود	المظهر
	1	السيراميك peyzoresistive نوع الصرف الصحي المظهر
	2	مظهر الرواسب المسامية

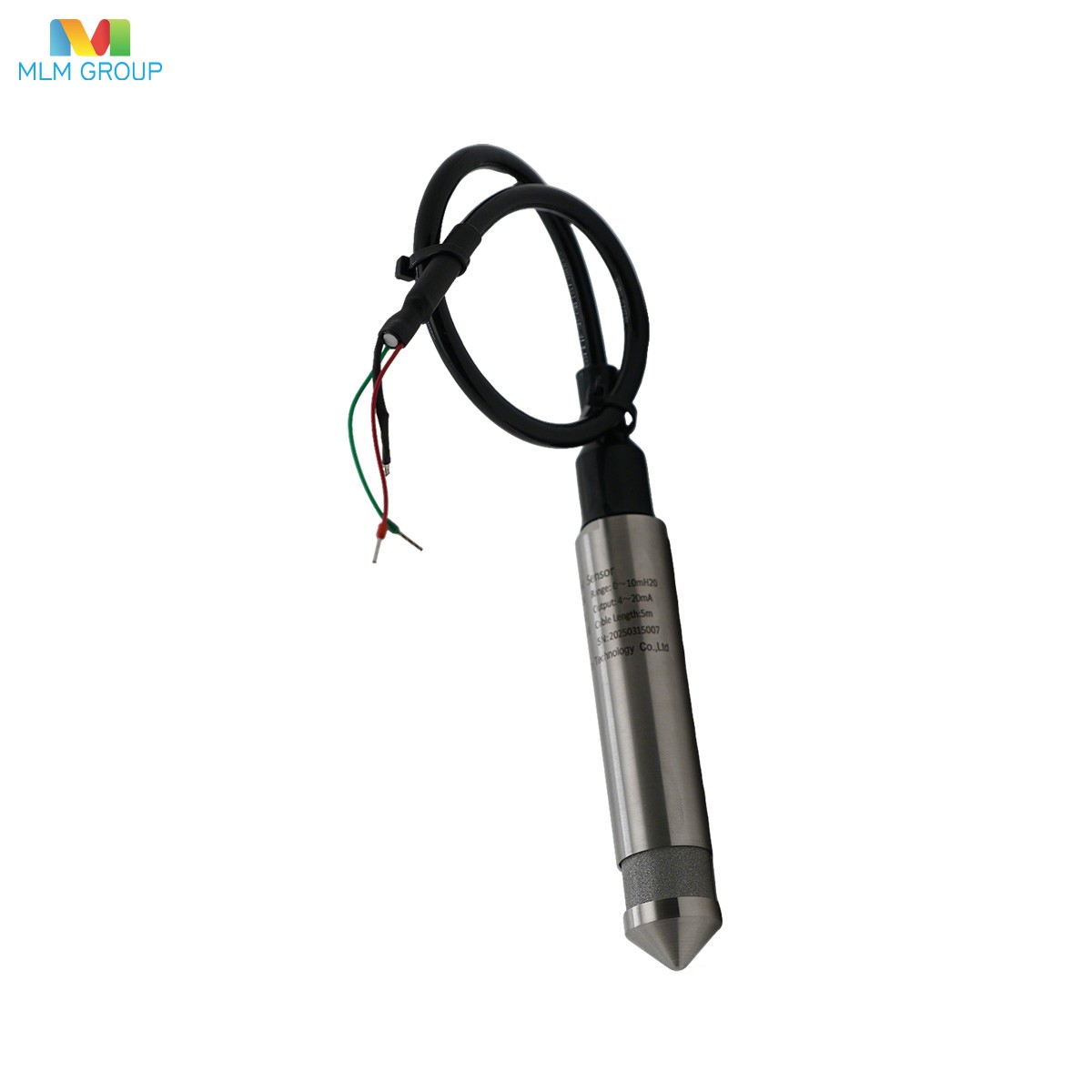

	…	03: الحمأة شفة المظهر. 04: مظهر الحجر النفاذية. 0T: تخصيص خاص
		الكود	إشارة الإخراج
		S1	4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ;
		…	S4:0…10VDC; S5:IIC; S6:RS485; ST:تخصيص خاص
			الكود	نطاق إمداد الطاقة
			U1	8…30VDC
			…	U2:3.1…8VDC;U3:3.3VDC
				الكود	مادة السكن
				30	304SS;31:316L;32:TC4;
				…	33://;34://;35:C276
					الكود	مواصفات الخيط
					C1	M20*1.5
					C2	G1/2
					…	C3:G1/4；C4:1/2NPT……Cn
						C8
						G1/8
						طول الكابل	مادة الكابل
						Xxxx	PU; PE; PV; PTFE
							نطاق القياس	وحدة
LM02-	2	S1	U1	30	C1	X010PU	-[0…10]	mH2O
