LM03X سلسلة ناقلات مستوى نوع مقسم
ميزات المنتج◆ هناك العديد من الخيارات للإشارات.◆ مكافحة التدخل، حماية الازديادات؛◆316 L الحجاب الحاجز ، منفذ الإسكان المقاوم للانفجار ؛◆ حماية البرق ،...
|
|
ميزات المنتج
◆ هناك العديد من الخيارات للإشارات.
◆ مكافحة التدخل، حماية الازديادات؛
◆316 L الحجاب الحاجز ، منفذ الإسكان المقاوم للانفجار ؛
◆ حماية البرق ، متوافقة مع معيار IEC61000-4-5 / المستوى 4.
وصف المنتج
تعتمد أجهزة إرسال المستوى من سلسلة LM03X على مبدأ أن الضغط الثابت للسائل المقاس متناسب مع ارتفاع السائل. يعتمد المنتج تأثير piezoresistive من العناصر الحساسة السيليكون المنتشرة لتحويل الضغط الثابت إلى إشارات كهربائية. جنبا إلى جنب مع دائرة رقمية مخصصة ، بعد معالجة الإشارة مثل تضخيم الإشارة ، والتعويض الخطي ، ومكافحة التدخل ، وحماية الازدياد ، فهو منتج متكامل ينتج إشارات قياسية صناعية.
تطبيق المنتج
◆ مصانع المياه والمصانع الكيميائية؛
◆ معالجة مياه الصرف الصحي؛
◆ آبار عميقة، سدود؛
◆ مكافحة الفيضانات، الري.
المواصفات الفنية
| نطاق القياس | 0…10…200mH2O | ||
| نوع الضغط | ضغط الغيج (G)؛ | ||
| ضغط مقياس مختوم（S）;؛ | |||
| الضغط المطلق（A） | |||
| إشارة الإخراج | 4…20mA. 0.5…4.5VDC. 0…5VDC. 0…10VDC. IIC. RS485 | ||
| الجهد الإدخال | 8…30V DC. 5VDC. 3.3VDC | ||
| فئة الدقة | 0.1٪ FS | 0.2٪ FS | 0.5٪ FS |
| صفر الانجراف | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| الانجراف الحساسية | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| درجة حرارة التعويض | 0…50 ℃؛ -10…70℃ | ||
| درجة حرارة التشغيل | -20 ~ + 85 ℃ | ||
| درجة حرارة التخزين | -40 ~ + 125 ℃ | ||
| الاستقرار على المدى الطويل | ≤0.2 ±٪ FS / سنة؛ ≤0.5 ±٪ FS / سنة | ||
| وقت الاستجابة | ＜ 1ms | ||
| قدرة الزائد | 200% | ||
| تحميل المقاومة | R = (U-12.5) / 0.02-RD | ||
| قياس متوسطة | وسائل الإعلام التآكل متوافق مع 316L | ||
| مواد الحجاب الحاجز | Al2O3 | ||
| مواد شل | 304SS. 316L. TC4. PTFE. PVDF | ||
| اتصال كهربائي | منفذ مباشر | ||
| اتصال العملية | // | ||
| مستوى الحماية | IP68 | ||
| درجة الانفجار | سابق Il CT6 (اختياري) | ||

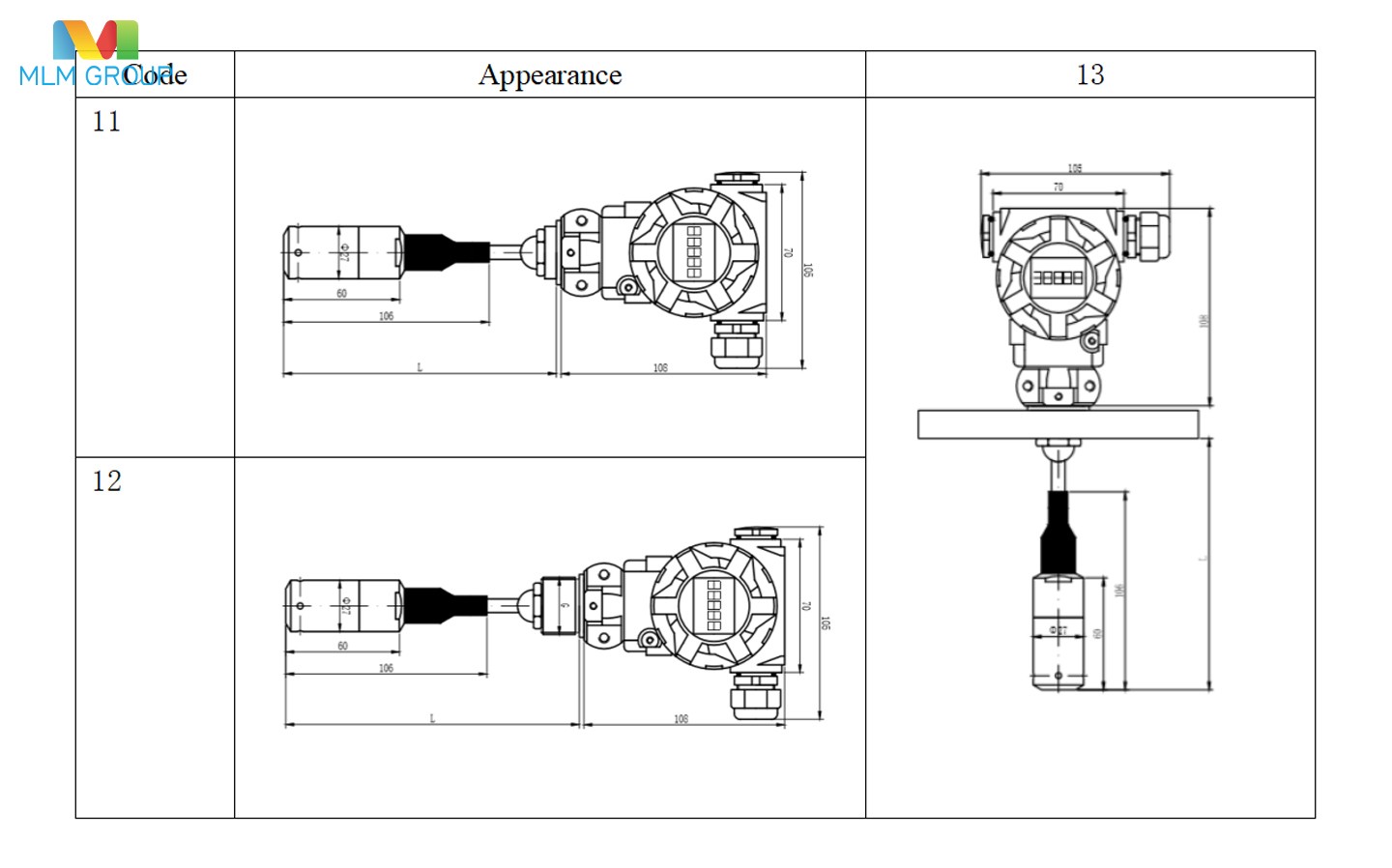

نوع المنتج
دليل الاختيار
| LM03- | انقسام – نوع مستوى الارسال | |||||||
| الكود | يمثل الرقم الأيسر وضع العرض (1: LCD ؛ 2: أنبوب نيسي ؛ 3: لا شاشة) ، | |||||||
| يمثل الرقم الصحيح وضع التثبيت. | ||||||||
| 11 | شاشة LCD مع تركيب قوس | |||||||
| 12 | شاشة LCD مع تثبيت الموضوع | |||||||
| … | 13: شاشة LCD مع تركيب شفة. 0T: تخصيص خاص | |||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ; | |||||||
| … | S4:0…10VDC; S5:IIC; S6:RS485; ST:تخصيص خاص | |||||||
| الكود | نطاق إمداد الطاقة | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC;U3:3.3VDC | |||||||
| الكود | مادة السكن | |||||||
| 30 | 304SS;31:316L;32:TC4; | |||||||
| … | 33://;34://;35:C276 | |||||||
| الكود | مواصفات الخيط | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| طول الكابل | مادة الكابل | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| نطاق القياس | وحدة | |||||||
| LM03- | 12 | S1 | U1 | 30 | C1 | X010PU | -[0…10] | mH2O |
