LM09X سلسلة مكافحة التآكل السائل المستوى ناقل
ميزات المنتج◆ هناك العديد من الخيارات للإشارات.◆ نطاق قياس واسع: 0 ~ 1 ~ 100mH2O◆ مكافحة التدخل، حماية الازديادات؛◆ PTFE الإسكان، مقاومة للتآكل القوي....
|
|
ميزات المنتج
◆ هناك العديد من الخيارات للإشارات.
◆ نطاق قياس واسع: 0 ~ 1 ~ 100mH2O
◆ مكافحة التدخل، حماية الازديادات؛
◆ PTFE الإسكان، مقاومة للتآكل القوي.
وصف المنتج
تم تصميم أجهزة إرسال مستوى السائل المضادة للتآكل من سلسلة LM09X خصيصا لقياس مستوى السائل القوي للتآكل. يعتمد المنتج أجهزة الاستشعار السيراميكية المستوردة أو السعة كعناصر حساسة ، ويتم تصميم السكن من مواد PTFE أو PVDF مقاومة للتآكل للغاية. بالتعاون مع دائرة تكييف الإشارة المخصصة ، بعد تعويض خطأ خطي شامل وخطأ درجة الحرارة ، يتم تصنيعه إلى منتج قياس مستوى سائل الضغط مع مقاومة تآكل قوية للغاية.
تطبيق المنتج
◆ محطات كيميائية، محطات معالجة مياه الصرف الصحي
◆ مختلف السوائل والغازات الحمضية باستثناء حمض الهيدروفلوريك
◆ وسائل الإعلام عالية درجة الحرارة
المواصفات الفنية
| نطاق القياس | 0…1…100mH2O | ||
| نوع الضغط | ضغط الغيج (G)؛ | ||
| ضغط مقياس مختوم（S）;؛ | |||
| الضغط المطلق（A） | |||
| إشارة الإخراج | 4…20mA. 0.5…4.5VDC. 0…5VDC. 0…10VDC. IIC. RS485 | ||
| الجهد الإدخال | 8…30V DC. 5…8VDC. 3.3VDC | ||
| فئة الدقة | 0.1٪ FS | 0.2٪ FS | 0.5٪ FS |
| صفر الانجراف | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| الانجراف الحساسية | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| درجة حرارة التعويض | 0 ~ 50 ℃؛ -10 ~ 70 ℃ | ||
| درجة حرارة التشغيل | -20 ~ + 85 ℃؛ -40 ℃ ~ 125 ℃ | ||
| درجة حرارة التخزين | -40 ~ + 125 ℃ | ||
| الاستقرار على المدى الطويل | ≤0.2 ±٪ FS / سنة؛ ≤0.5 ±٪ FS / سنة | ||
| وقت الاستجابة | ＜1ms | ||
| قدرة الزائد | 200% | ||
| تحميل المقاومة | R = (U-12.5) / 0.02-RD | ||
| قياس متوسطة | وسائل الإعلام التآكل متوافق مع 316L | ||
| مواد الحجاب الحاجز | 99.9٪ Al2O3 (مكثف السيراميك) | ||
| 96٪ Al2O3، peyzoresistive السيراميك） | |||
| مواد شل | 304SS. 316L. TC4. PTFE. PVDF | ||
| اتصال كهربائي | منفذ مباشر | ||
| اتصال العملية | // | ||
| مستوى الحماية | IP68 | ||
| درجة الانفجار | سابق Il CT6 (اختياري) | ||

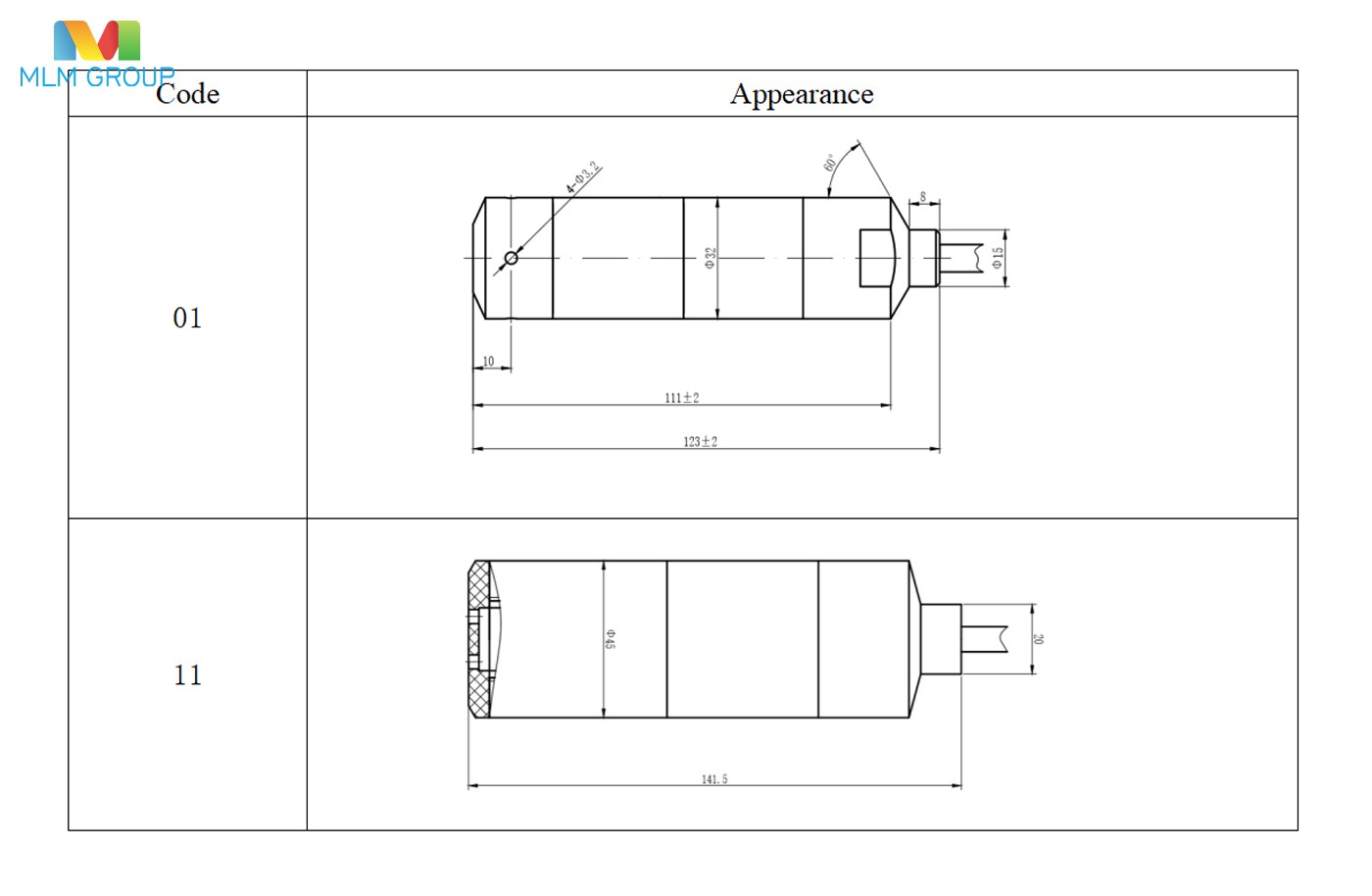

نوع المنتج
دليل الاختيار
| LM09- | المضادة للتآكل مستوى السائل الارسال | |||||||
| الكود | يمثل الرقم الأيسر نوع المنتج ؛ | |||||||
| يمثل الرقم الصحيح واجهة كهربائية | ||||||||
| 1 | السيراميك pezoresistive | |||||||
| 11 | مكثف السيراميك | |||||||
| … | 0T: التخصيص الخاص | |||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ; | |||||||
| … | S4:0…10VDC; S5:IIC; S6:RS485; ST:تخصيص خاص | |||||||
| الكود | نطاق إمداد الطاقة | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC;U3:3.3VDC | |||||||
| الكود | مادة السكن | |||||||
| 30 | 304SS;31:316L;32:TC4; | |||||||
| … | 33://;34://;35:C276 | |||||||
| الكود | مواصفات الخيط | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| طول الكابل | مادة الكابل | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| نطاق القياس | وحدة | |||||||
| LM09- | 11 | S1 | U1 | 30 | C1 | X010PU | -[0…10] | mH2O |
