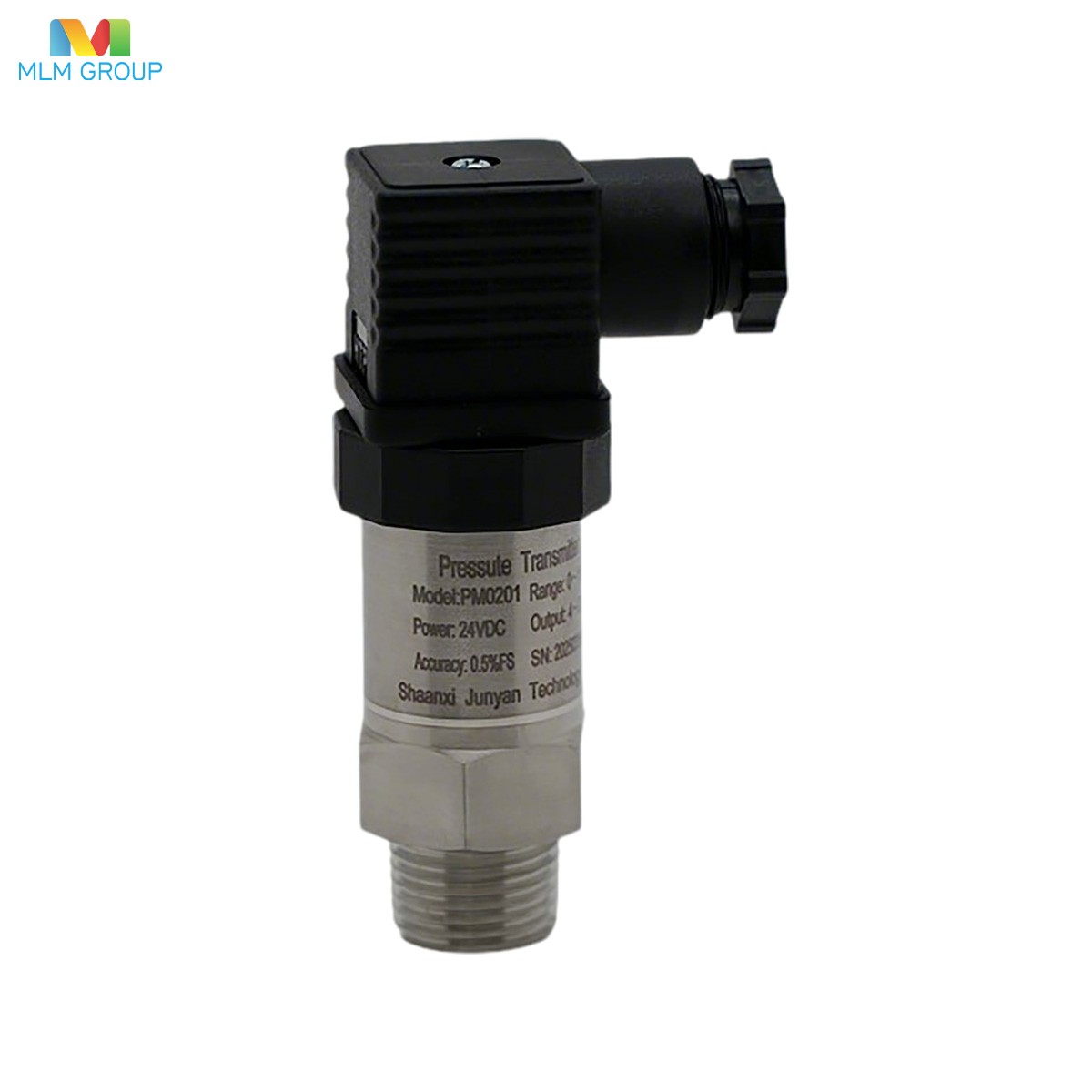

PM-1X سلسلة ناقل الضغط
|
|
ميزات المنتج
◆ هناك العديد من الخيارات للإشارات.
◆ مكافحة التدخل، حماية الازديادات؛
◆ دقة عالية، موثوقية عالية، رقاقة ألمانية؛
◆316 L الفولاذ المقاوم للصدأ الحجاب الحاجز العزل، تصميم متكامل؛
◆ آمنة بطبيعتها ، وفقا لمعيار Exiaآمآمنة ExiaIICT6.
وصف المنتج
جهاز إرسال الضغط من سلسلة PM-1X هو منتج قياس ضغط عالي الدقة وعالي الاستقرار مصمم وإنتاج بشكل مستقل من قبل شركتنا. المنتج يعتمد السيليكون استشعار piezoresistive مع الحجاب الحاجز العزل الفولاذ المقاوم للصدأ، مع الدائرة الرقمية الخاصة، من خلال تضخيم الإشارة، والتعويض الخطي، ومكافحة التدخل، وحماية مكافحة الازدياد وغيرها من معالجة الإشارة، والإنتاج الصناعية القياسية إشارة المنتج المتكامل.
تطبيق المنتج
◆ صناعة البترول الكيميائي
◆ إمدادات مياه الضغط المستمر
◆ تقنية القياس والتحكم
◆ الحقول الهيدروليكية والهوائية
المعايير الفنية
| نطاق القياس | -100 … 10 … 1000KPa | ||
| 0 … 1 … 100MPa | |||
| نوع الضغط | ضغط الغيج (G)؛ | ||
| ضغط مقياس مختوم（S）;؛ | |||
| الضغط المطلق（A） | |||
| إشارة الإخراج | 4…20mA. 0.5…4.5VDC. 0…10VDC. IIC. RS485 | ||
| الجهد الإدخال | 8…30V DC. 5…8VDC. 3.3VDC | ||
| فئة الدقة | 0.1٪ FS | 0.2٪ FS | 0.5٪ FS |
| صفر الانجراف | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| الانجراف الحساسية | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| درجة حرارة التعويض | 0…50 ℃؛ -10…70℃ | ||
| درجة حرارة التشغيل | -20 ~ + 85 ℃ | ||
| درجة حرارة التخزين | -40 ~ + 125 ℃ | ||
| الاستقرار على المدى الطويل | ≤0.2 ±٪ FS / سنة؛ ≤0.5 ±٪ FS / سنة | ||
| وقت الاستجابة | ＜ 1ms | ||
| قدرة الزائد | 150% | ||
| قياس متوسطة | وسائل الإعلام التآكل متوافق مع 316L | ||
| مواد الحجاب الحاجز | 316L. C-276. TC4 | ||
| مواد شل | 304SS. 316L. C-276. TC4 | ||
| اتصال كهربائي | DIN43650A أو العرف | ||
| اتصال العملية | M20 × 1.5 أو العرف | ||
| مستوى الحماية | IP65؛ IP66؛ IP67؛ IP68 | ||
| درجة الانفجار | سابق II CT6 (اختياري) | ||

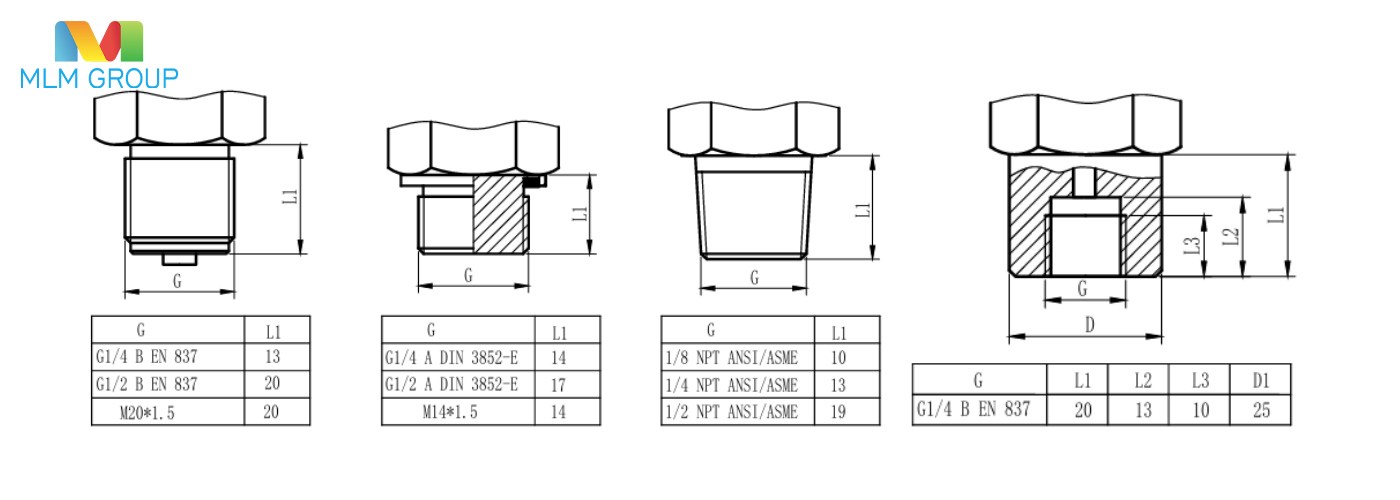

واجهة العملية

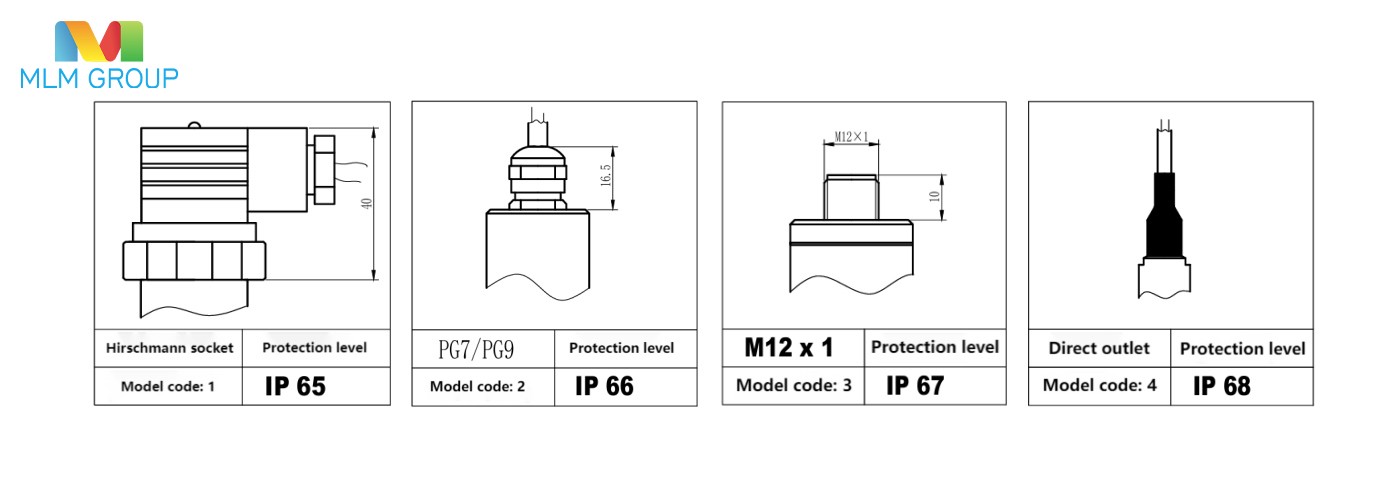

الواجهة الكهربائية
دليل الاختيار
| PM01- | جهاز إرسال الضغط العام | |||||||
| الكود | يمثل الرقم الأيسر نوع المنتج ؛ | |||||||
| يمثل الرقم الصحيح واجهة كهربائية | ||||||||
| 1 | مقبس Hirschmann | |||||||
| 2 | غدة كابل PG7 | |||||||
| … | 03: مأخذ M12. 04: منفذ مستوى السائل. 05: مأخذ باركر. | |||||||
| 06: هيرشمان الصغيرة. 0T: التخصيص الخاص | ||||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4…20mA; S2:0.5…4.5VDC; S3:0…5VDC; | |||||||
| … | S4: 0…10VDC; S5: IIC; S6: RS485; ST: تخصيص خاص | |||||||
| الكود | نطاق إمداد الطاقة | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC; U3:3.3VDC | |||||||
| الكود | مادة السكن | |||||||
| 30 | 304SS; 31:316L; 32:TC4; | |||||||
| … | 33://; 34://; 35:C276 | |||||||
| الكود | مواصفات الخيط | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| طول الكابل | مادة الكابل | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| نطاق القياس | وحدة | |||||||
| PM01- | 1 | S1 | U1 | 30 | C1 | X001PU | -[0…1] | MPa |
