PM04X سلسلة ناقل الضغط عالية درجة الحرارة
|
|
ميزات المنتج
◆ هناك العديد من الخيارات للإشارات.
◆ مكافحة التدخل، حماية الازديادات؛
◆316 L الفولاذ المقاوم للصدأ الحجاب الحاجز العزل، تصميم متكامل؛
◆ المدمج في موصل الحرارة، نطاق درجة الحرارة تصل إلى -40 ℃ ~ 150 ℃؛
وصف المنتج
يعتمد جهاز إرسال الضغط عالي درجة الحرارة من سلسلة PM04X نواة مليئة بزيت السيليكون المنتشر كعنصر قياس الضغط. يتم تجهيز اتصال العملية بمصارف حرارة مدمج للتبريد أو يستخدم مستشعر زعفران عالي درجة الحرارة. يتم دمج الجهاز بأكمله مع دائرة رقمية مخصصة ، وبعد معالجة الإشارة مثل تضخيم الإشارة ، والتعويض الخطي والدرجة الحرارية ، ومكافحة التدخل ، وحماية الازديادات ، فإنه يخرج إشارات قياسية صناعية ، ويخدم كمنتج متكامل لتطبيقات بيئة درجات الحرارة العالية. يمكن استخدام مصابيح حرارة خارجية إضافية لقياس الضغط في بيئات درجات حرارة أعلى.
تطبيق المنتج
◆ صناعة البترول الكيميائي؛
◆ صناعة المعادن والطاقة الكهربائية؛
◆ السوائل والغازات ذات درجات الحرارة العالية؛
◆ تقنية القياس والتحكم؛
المعايير الفنية
| نطاق القياس | -100…10…1000KPa | ||
| 0…1…100MPa | |||
| نوع الضغط | ضغط الغيج (G)؛ | ||
| ضغط مقياس مختوم（S）;؛ | |||
| الضغط المطلق（A） | |||
| إشارة الإخراج | 4…20mA. 0.5…4.5VDC. 0…10VDC. IIC. RS485 | ||
| الجهد الإدخال | 8…30V DC. 5…8VDC. 3.3VDC | ||
| فئة الدقة | 0.1٪ FS | 0.2٪ FS | 0.5٪ FS |
| صفر الانجراف | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| الانجراف الحساسية | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| درجة حرارة التعويض | 0…50 ℃؛ -10…70℃ | ||
| درجة حرارة التشغيل | -40…150℃℃مع 5 بالوعة الحرارة）； | ||
| -40…250℃（مع 10 بالوعة الحرارة）； | |||
| درجة حرارة التخزين | -40 ~ + 125 ℃ | ||
| الاستقرار على المدى الطويل | ≤0.2 ±٪ FS / سنة؛ ≤0.5 ±٪ FS / سنة | ||
| وقت الاستجابة | ＜ 1ms | ||
| قدرة الزائد | 200% | ||
| تحميل المقاومة | R = (U-12.5) / 0.02-RD | ||
| قياس متوسطة | وسائل الإعلام التآكل متوافق مع 316L | ||
| مواد الحجاب الحاجز | 316L؛ C-276؛ TC4 | ||
| مواد شل | 304SS؛ 316L؛ C-276؛ TC4 | ||
| اتصال كهربائي | DIN43650A أو العرف | ||
| اتصال العملية | M20 × 1.5 أو العرف | ||
| مستوى الحماية | IP65؛ IP66؛ IP67؛ IP68 | ||
| درجة الانفجار | سابق II CT6 (اختياري) | ||

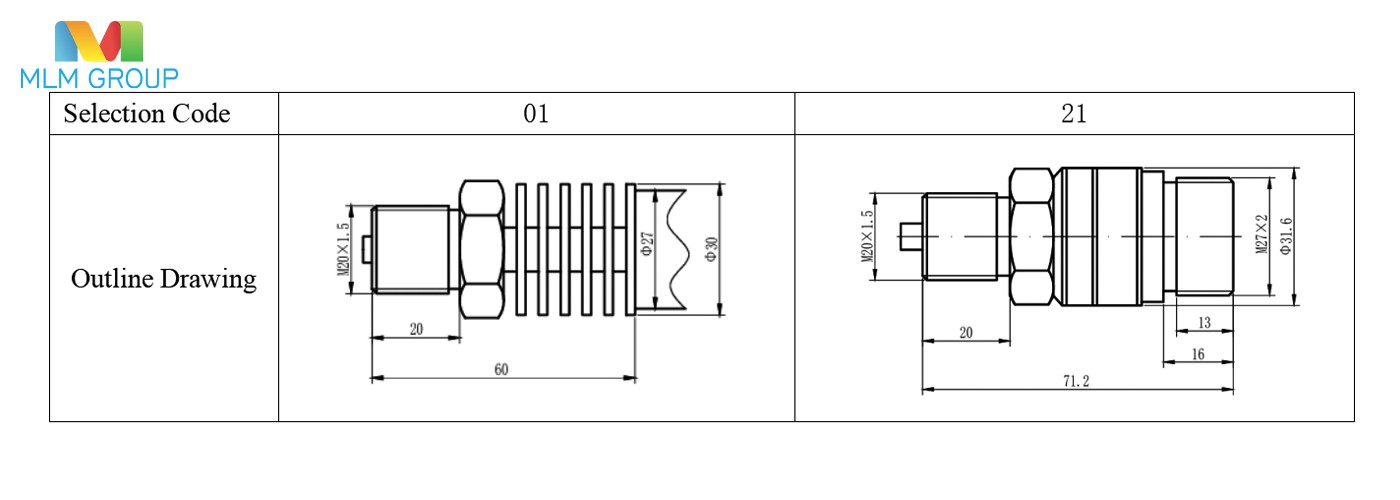

واجهة العملية

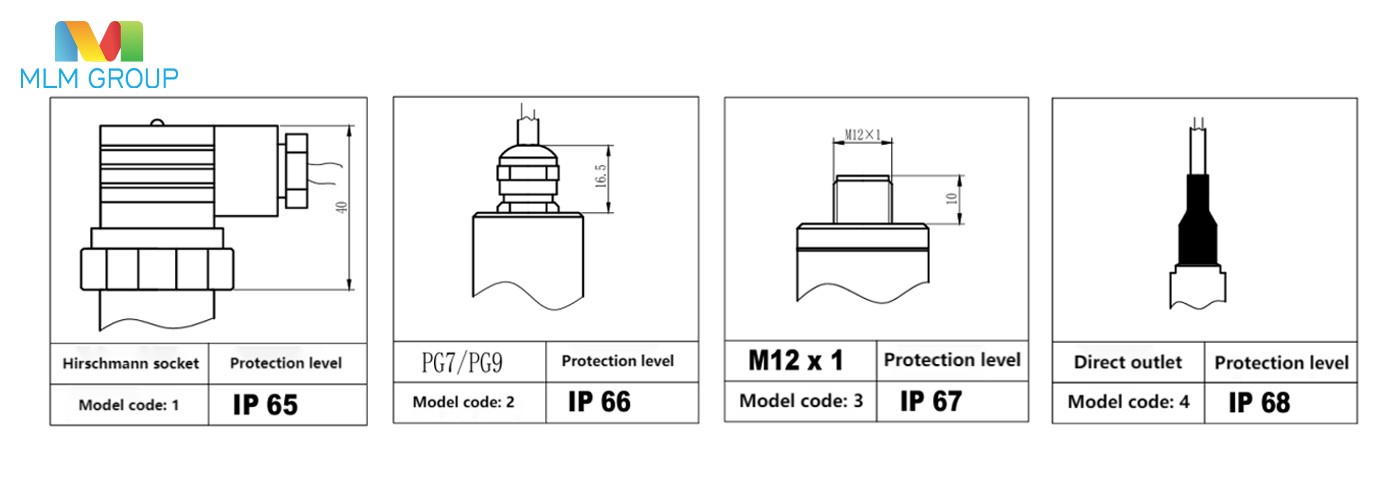

الواجهة الكهربائية
دليل الاختيار
| PM04- | ارتفاع درجة الحرارة الارسال الضغط | |||||||
| الكود | يمثل الرقم الأيسر نوع المنتج ؛ | |||||||
| يمثل الرقم الصحيح واجهة كهربائية | ||||||||
| 1 | انتشر السيليكون مع 5 بالوعة الحرارة ، مقبس هيرشمان | |||||||
| 11 | انتشر السيليكون مع 10 بالوعة الحرارة ، مقبس هيرشمان | |||||||
| … | 21: الياقوت هيرشمان مقبس؛ | |||||||
| 02: السليكون المنتشر مع 5 بالوعة الحرارة ، PG7 ؛ | ||||||||
| 03: السليكون المنتشر مع 5 بالوعة الحرارة ، M12 … … … | ||||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ; | |||||||
| … | S4:0…10VDC; S5:IIC; S6:RS485; ST:تخصيص خاص | |||||||
| الكود | نطاق إمداد الطاقة | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC;U3:3.3VDC | |||||||
| الكود | مادة السكن | |||||||
| 30 | 304SS;31:316L;32:TC4; | |||||||
| … | 33://;34://;35:C276 | |||||||
| الكود | مواصفات الخيط | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| طول الكابل | مادة الكابل | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| نطاق القياس | وحدة | |||||||
| PM04- | 1 | S1 | U1 | 30 | C1 | X001PU | -[0…1] | MPa |
