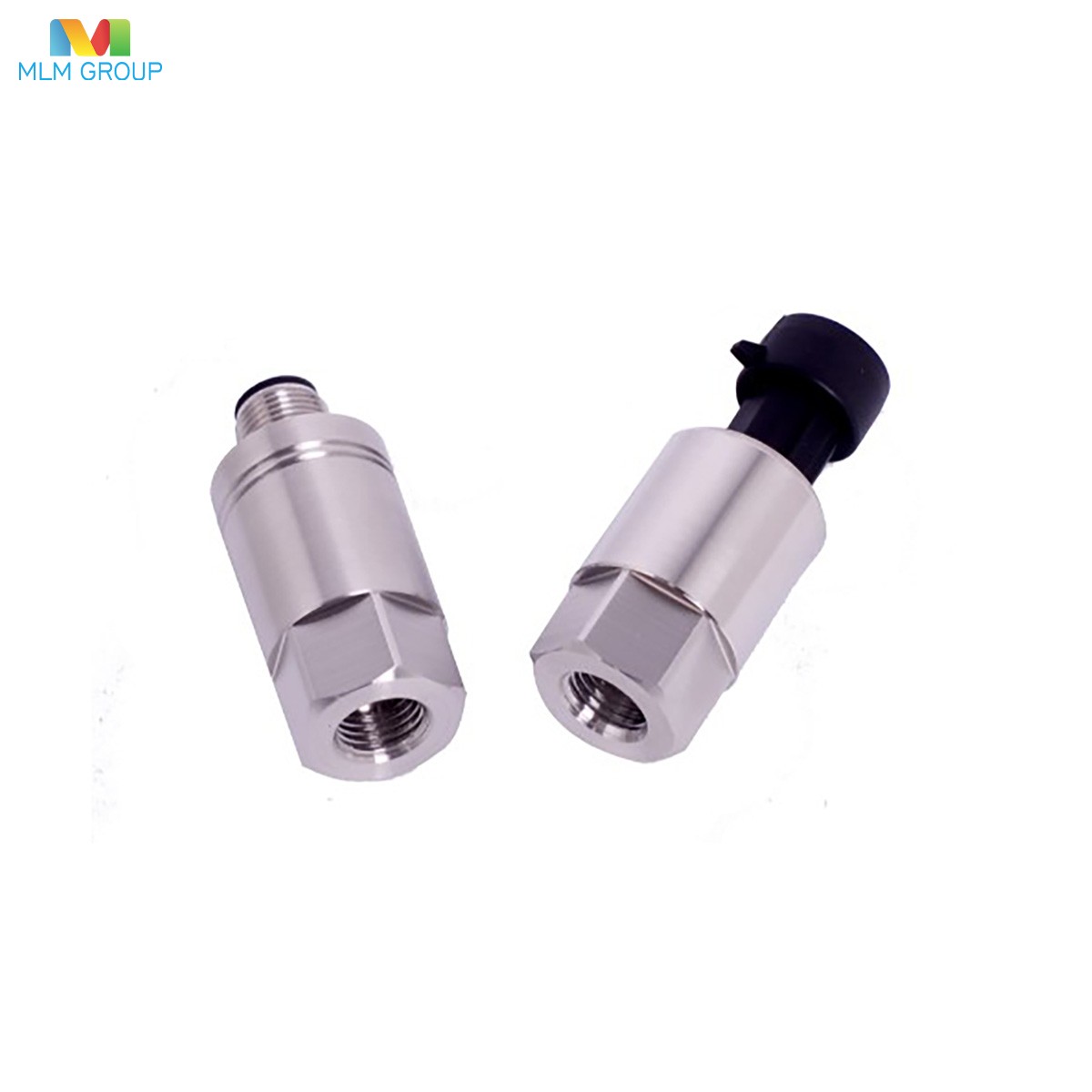

PM05X سلسلة ناقل الضغط السيراميك
|
|
ميزات المنتج
◆ عنصر استشعار السيراميك القوي؛
◆ مقاومة للتآكل قوية؛
◆ حجم صغير وخفيف الوزن.
◆ سهولة التركيب والأداء عالية التكلفة ؛
وصف المنتج
جهاز إرسال الضغط السيراميكي من سلسلة PM05X هو جهاز إرسال ضغط عالي الأداء تم تجميعه مع جهاز استشعار ضغط السيراميك كعنصر حساس. مستشعر الضغط السيراميكي لا يحتوي على ملء زيت سائل. الضغط يعمل مباشرة على الجانب الأمامي من الحجاب الحاجز السيراميكي ، مما يسبب تشوه طفيف للحجاب الحاجز. يتم طباعة دائرة فيلم سميك على الجزء الخلفي من الحجاب الحاجز السيراميكي لتشكيل جسر Wheatstone. بسبب تأثير piezoresistive من piezoresistors، يتم تحويل الضغط إلى إشارة الجهد. من خلال دائرة تضخيم موثوقة للغاية وتعويض درجة الحرارة الدقيقة ، يتم تحويل ضغط الوسيط المقاس إلى إشارة صناعية قياسية.
تطبيق المنتج
◆ المعدات الهيدروليكية والهوائية؛
◆ إمدادات المياه الضغط المستمر؛
◆ مطابقة المعدات؛
◆ مكيفات الهواء وضاغطات الهواء؛
المعايير الفنية
| نطاق القياس | -100…10…250KPa | ||
| 0…1…25MPa | |||
| نوع الضغط | ضغط الغيج (G)؛ | ||
| ضغط مقياس مختوم（S）;؛ | |||
| الضغط المطلق（A） | |||
| إشارة الإخراج | 4…20mA. 0.5…4.5VDC. 0…10VDC. IIC. RS485 | ||
| الجهد الإدخال | 8…30V DC. 5VDC. 3.3VDC | ||
| فئة الدقة | 0.1٪ FS | 0.2٪ FS | 0.5٪ FS |
| صفر الانجراف | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| الانجراف الحساسية | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| درجة حرارة التعويض | 0…50 ℃؛ -10…70℃ | ||
| درجة حرارة التشغيل | -20 ~ + 85 ℃ | ||
| درجة حرارة التخزين | -40 ~ + 125 ℃ | ||
| الاستقرار على المدى الطويل | ≤0.5 ±٪ FS / سنة؛ ≤1.0 ±٪ FS / سنة | ||
| وقت الاستجابة | ＜ 1ms | ||
| قدرة الزائد | 200% | ||
| تحميل المقاومة | R = (U-12.5) / 0.02-RD | ||
| قياس متوسطة | وسائل الإعلام التآكل متوافق مع 316L | ||
| مواد الحجاب الحاجز | AL203 | ||
| مواد شل | 304SS؛ 316L؛ TC4؛ PTFE؛ PVDF | ||
| اتصال كهربائي | DIN43650A أو العرف | ||
| اتصال العملية | M20 × 1.5 أو العرف | ||
| مستوى الحماية | IP65؛ IP66؛ IP67؛ IP68 | ||
| درجة الانفجار | سابق II CT6 (اختياري) | ||

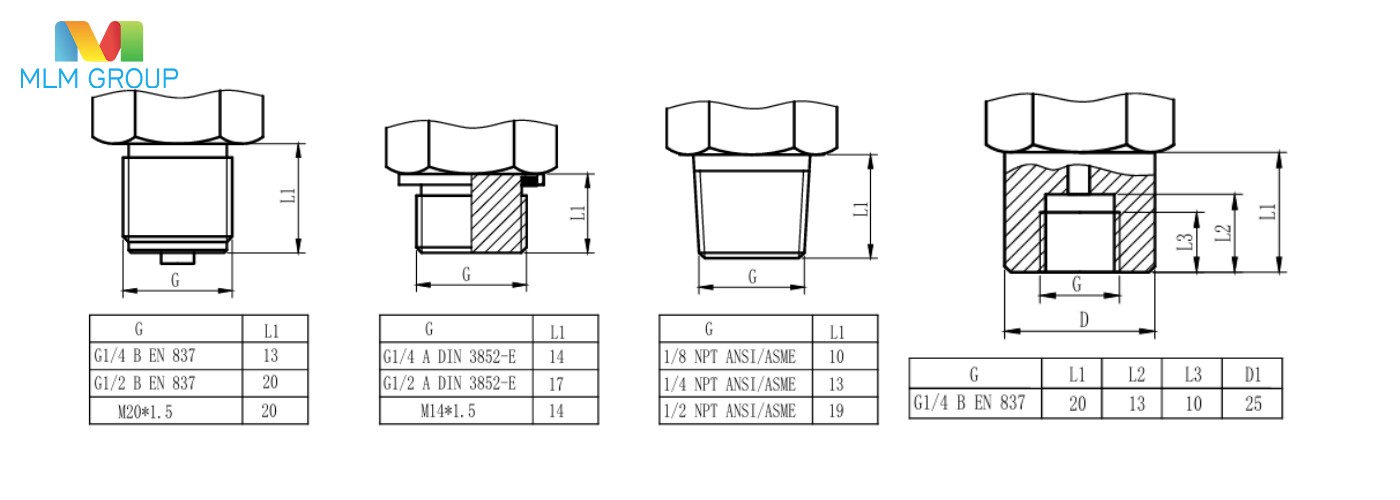

واجهة العملية

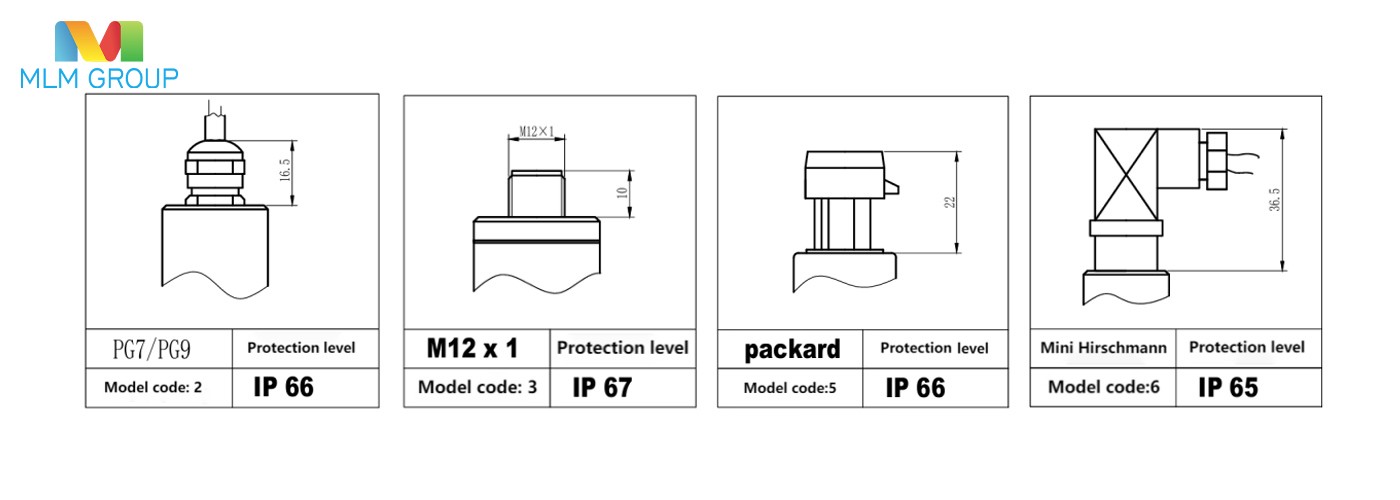

الواجهة الكهربائية
دليل الاختيار
| PM05- | جهاز إرسال ضغط السيراميك | |||||||
| الكود | يمثل الرقم الأيسر نوع المنتج ؛ | |||||||
| يمثل الرقم الصحيح واجهة كهربائية | ||||||||
| 1 | مقبس Hirschmann | |||||||
| 2 | غدة كابل PG7 | |||||||
| … | 03: مأخذ M12. 04: منفذ مستوى السائل. 05: مأخذ باركر. | |||||||
| 06: هيرشمان الصغيرة. 0T: التخصيص الخاص | ||||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ; | |||||||
| … | S4:0…10VDC; S5:IIC; S6:RS485; ST:تخصيص خاص | |||||||
| الكود | نطاق إمداد الطاقة | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC;U3:3.3VDC | |||||||
| الكود | مادة السكن | |||||||
| 30 | 304SS;31:316L;32:TC4; | |||||||
| … | 33://;34://;35:C276 | |||||||
| الكود | مواصفات الخيط | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| طول الكابل | مادة الكابل | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| نطاق القياس | وحدة | |||||||
| PM05- | 1 | S1 | U1 | 30 | C1 | X001PU | -[0…1] | MPa |
