PM08X سلسلة ناقلات الضغط الصناعية
|
|
ميزات المنتج
◆ هناك العديد من الخيارات للإشارات.
◆ مكافحة التدخل، حماية الازديادات؛
◆ دقة عالية، موثوقية عالية، رقاقة ألمانية؛
◆316 L الفولاذ المقاوم للصدأ الحجاب الحاجز العزل، تصميم متكامل؛
◆ آمنة بطبيعتها ، وفقا لمعيار Exiaآمآمنة ExiaIICT6.
وصف المنتج
أجهزة إرسال الضغط الصناعية من سلسلة PM08X هي منتجات قياس الضغط عالية الدقة عالية الاستقرار التي صممتها وتصنعها شركتنا بشكل مستقل. يعتمد المنتج جهاز استشعار مقاوم للسيليكون مع حاجز عزل من الفولاذ المقاوم للصدأ ، جنبا إلى جنب مع دائرة رقمية مخصصة. بعد معالجة الإشارة مثل تضخيم الإشارة ، والتعويض الخطي ، ومكافحة التدخل ، وحماية الازدياد ، فهو منتج متكامل ينتج إشارات قياسية صناعية
تطبيق المنتج
◆ صناعة البترول الكيميائي
◆ إمدادات مياه الضغط المستمر
◆ تقنية القياس والتحكم
◆ الحقول الهيدروليكية والهوائية
المعايير الفنية
| نطاق القياس | -100…10…100KPa | ||
| 0…1…100MPa | |||
| نوع الضغط | ضغط الغيج (G)؛ | ||
| ضغط مقياس مختوم（S）;؛ | |||
| الضغط المطلق（A） | |||
| إشارة الإخراج | 4…20mA. 0…10VDC. IIC. RS485 | ||
| الجهد الإدخال | 8…30V DC. 5…8VDC. 3.3VDC | ||
| فئة الدقة | 0.1٪ FS | 0.2٪ FS | 0.5٪ FS |
| صفر الانجراف | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| الانجراف الحساسية | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| درجة حرارة التعويض | 0…50 ℃؛ -10…70℃ | ||
| درجة حرارة التشغيل | -20 ~ + 85 ℃ | ||
| درجة حرارة التخزين | -40 ~ + 125 ℃ | ||
| الاستقرار على المدى الطويل | ≤0.2 ±٪ FS / سنة؛ ≤0.5 ±٪ FS / سنة؛ | ||
| وقت الاستجابة | 1ms | ||
| قدرة الزائد | 200% | ||
| تحميل المقاومة | R = (U-12.5) / 0.02-RD | ||
| قياس متوسطة | وسائل الإعلام التآكل متوافق مع 316L | ||
| مواد الحجاب الحاجز | 316L؛ التنتالوم؛ C-276 | ||
| مواد شل | 304SS. 316L. PTFE. PVDF. TC4 | ||
| اتصال كهربائي | DIN43650A أو العرف | ||
| اتصال العملية | M20 × 1.5 أو العرف | ||
| مستوى الحماية | IP65؛ IP66؛ IP67؛ IP68 | ||
| درجة الانفجار | Ex db IIC T6 GB (اختياري) | ||

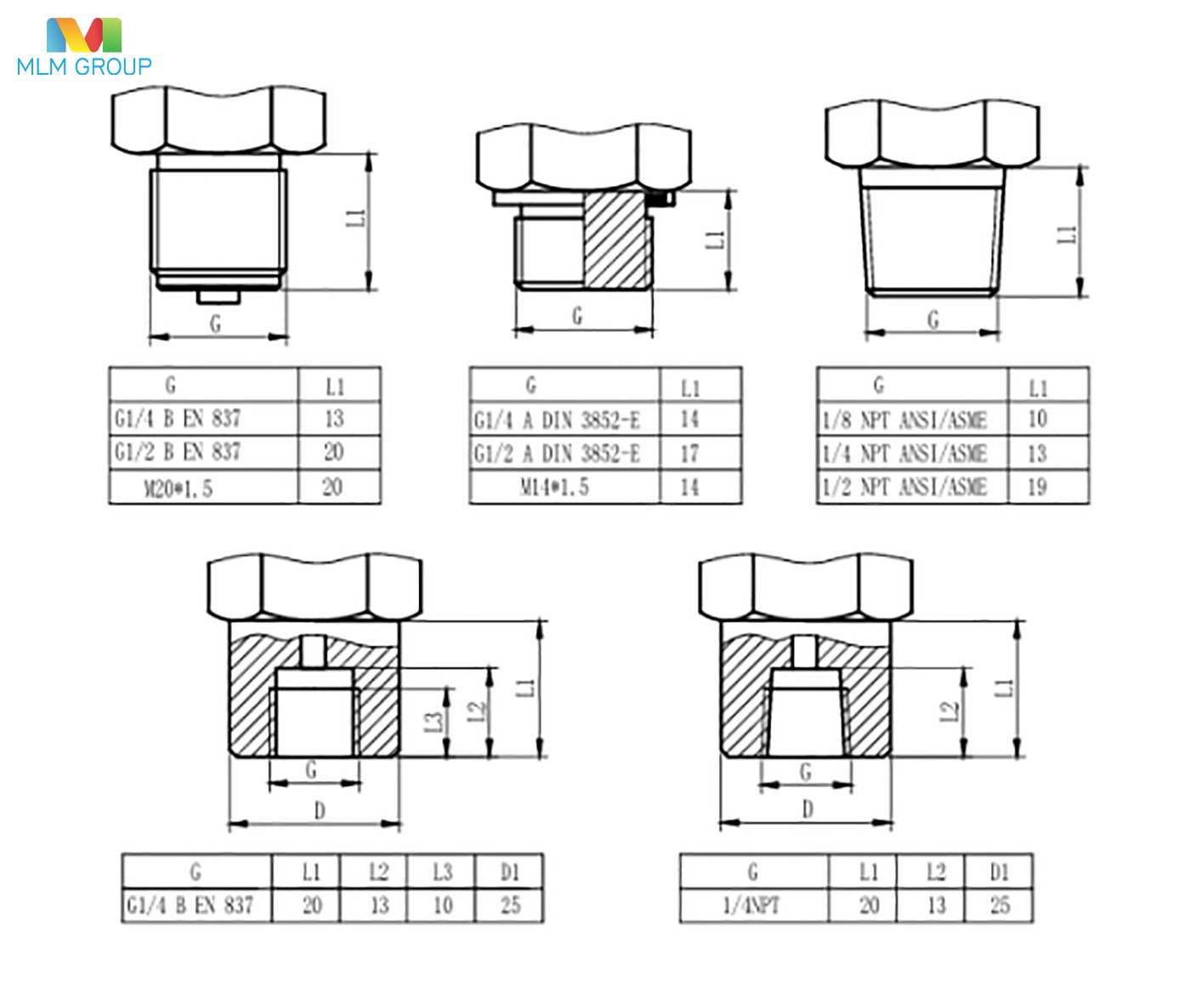

واجهة المعالجة
دليل الاختيار
| PM08- | جهاز إرسال الضغط الصناعي | |||||||
| الكود | يمثل الرقم الأيسر نوع السكن واقية من الانفجار ؛ | |||||||
| الرقم الصحيح يمثل نوع العرض | ||||||||
| 1 | 2088 شاشة LCD الإسكان | |||||||
| 2 | 2088 شاشة LED الإسكان | |||||||
| … | 03:2088 عدم عرض السكن. 11: 3051 LCD السكن | |||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ; | |||||||
| … | S4:0…10VDC; S5:IIC; S6:RS485; ST:تخصيص خاص | |||||||
| الكود | نطاق إمداد الطاقة | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC | |||||||
| الكود | مادة السكن | |||||||
| 30 | 304SS;31:316L;32:TC4; | |||||||
| … | 33:PTFE;34:PVDF;35:C276 | |||||||
| الكود | مواصفات الخيط | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| طول الكابل | مادة الكابل | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| نطاق القياس | وحدة | |||||||
| PM08- | 1 | S1 | U1 | 30 | C1 | X001PU | -[0…1] | MPa |
