PM09X سلسلة مضادة للتآكل أجهزة الإرسال الضغط
|
|
ميزات المنتج
◆ هناك العديد من الخيارات للإشارات.
◆ نطاق قياس واسع: -1bar ~ 0 ~ 25bar ؛
◆ مكافحة التدخل، حماية الازديادات؛
◆ نطاق قياس واسع:
وصف المنتج
تم تصميم أجهزة إرسال الضغط المضادة للتآكل القوية من سلسلة PM09X خصيصا لقياس الضغط لوسائط التآكل القوية. يعتمد المنتج المستوردة السيراميك piezoresistive أو السيراميك أجهزة استشعار سعة كعناصر حساسة، والسكن مصنوع من مواد PTFE أو PVDF مقاومة للتآكل للغاية. جنبا إلى جنب مع دائرة تكييف الإشارة المخصصة ، يخضع لخطأ خطي شامل وتعويض خطأ درجة الحرارة لتشكيل منتج قياس الضغط ومستوى السوائل مع مقاومة تآكل قوية للغاية.
تطبيق المنتج
◆ المحطات الكيميائية ومحطات معالجة مياه الصرف الصحي؛
◆ السوائل والغازات الحمضية المختلفة باستثناء حمض الهيدروفلوريك؛
◆ وسائل الإعلام عالية درجة الحرارة.
المعايير الفنية
| نطاق القياس | -100…10…250KPa | ||
| 0…1…2.5MPa | |||
| نوع الضغط | ضغط الغيج (G)؛ | ||
| ضغط مقياس مختوم（S）;؛ | |||
| الضغط المطلق（A） | |||
| إشارة الإخراج | 4…20mA. 0.5…4.5VDC. 0…5VDC. 0…10VDC. IIC. RS485 | ||
| الجهد الإدخال | 8…30V DC. 5VDC. 3.3VDC | ||
| فئة الدقة | 0.1٪ FS | 0.2٪ FS | 0.5٪ FS |
| صفر الانجراف | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| الانجراف الحساسية | 0.01٪ FS / ℃ | 0.02٪ FS / ℃ | 0.05٪ FS / ℃ |
| درجة حرارة التعويض | 0…50 ℃؛ -10…70℃ | ||
| درجة حرارة التشغيل | -20 ~ + 85 ℃ | ||
| درجة حرارة التخزين | -40 ~ + 125 ℃ | ||
| الاستقرار على المدى الطويل | ≤0.2 ±٪ FS / سنة؛ ≤0.5 ±٪ FS / سنة | ||
| وقت الاستجابة | ＜ 1ms | ||
| قدرة الزائد | 200% | ||
| تحميل المقاومة | R = (U-12.5) / 0.02-RD | ||
| قياس متوسطة | وسائل الإعلام التآكل متوافق مع 316L | ||
| مواد الحجاب الحاجز | 99.9٪ Al2O3 (مكثف السيراميك) ； | ||
| 96٪ Al2O3، peyzoresistive السيراميك） | |||
| مواد شل | 304SS ~ 316L ； TC4； PTFE； PVDF | ||
| اتصال كهربائي | DIN43650A أو العرف | ||
| اتصال العملية | M20 × 1.5 أو العرف | ||
| مستوى الحماية | IP65؛ IP66؛ IP67؛ IP68 | ||
| درجة الانفجار | سابق II CT6 (اختياري) | ||

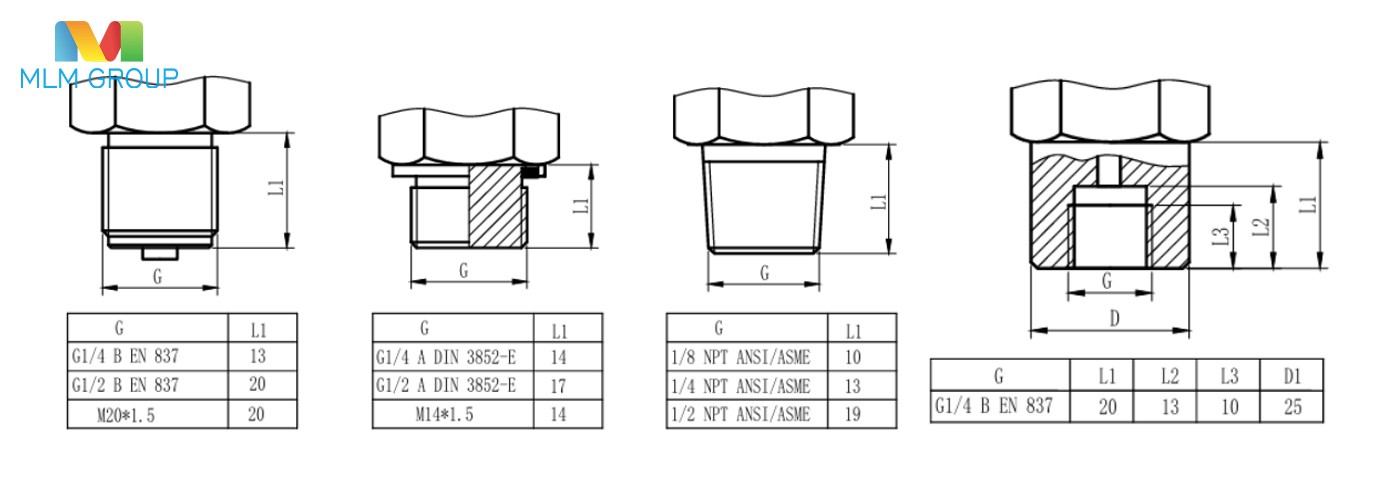

واجهة العملية

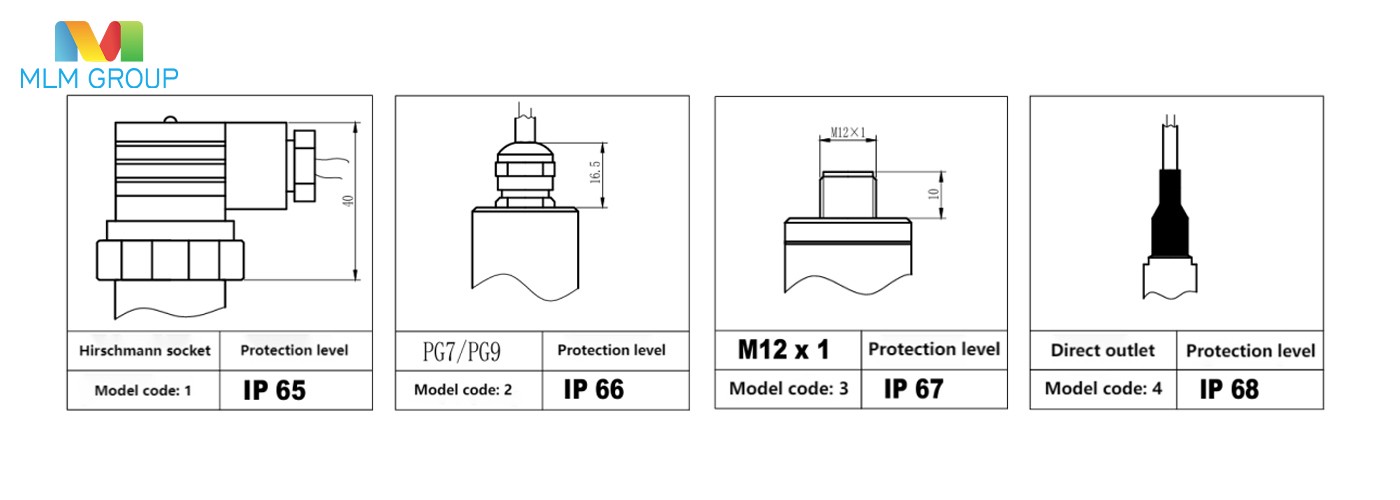

الواجهة الكهربائية
دليل الاختيار
| PM09- | المضادة للتآكل الضغط الارسال | |||||||
| الكود | يمثل الرقم الأيسر نوع المنتج ؛ | |||||||
| يمثل الرقم الصحيح واجهة كهربائية | ||||||||
| 1 | مستشعر peyzoresistive السيراميك | |||||||
| 11 | مستشعر السيراميك بالسعة | |||||||
| 21 | المضادة للتآكل المشترك مع السكن الفولاذ المقاوم للصدأ | |||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4…20mA ;S2:0.5…4.5VDC; S3:0…5VDC ; | |||||||
| … | S4:0…10VDC; S5:IIC; S6:RS485; ST:تخصيص خاص | |||||||
| الكود | نطاق إمداد الطاقة | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC;U3:3.3VDC | |||||||
| الكود | مادة السكن | |||||||
| 30 | 304SS; 31:316L; 32:TC4; | |||||||
| … | 33:PTFE; 34:PVDF; 35:C276 | |||||||
| الكود | مواصفات الخيط | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| طول الكابل | مادة الكابل | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| نطاق القياس | وحدة | |||||||
| PM09- | 1 | S1 | U1 | 30 | C1 | X001PU | -[0…1] | MPa |
